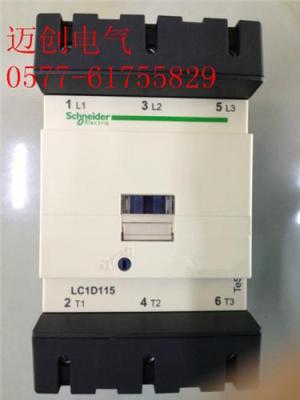

　　施耐德115A交流接觸器:功耗小、壽命長、安全可靠、節能、優質銀觸點、高抗熔焊及耐電磨損能力。

　　LC1D交流接觸器結構特點及工作原理:

　　接觸器主要由電磁系統、觸點系統、滅弧系統及其它部分組成。 ?

　　1、電磁系統:電磁系統包括電磁線圈和鐵心，是接觸器的重要組成部分，依靠它帶動觸點的閉合與斷開。

　　2、觸點系統:觸點是接觸器的執行部分，包括主觸點和輔助觸點。主觸點的作用是接通和分斷主回路，控制較大的電流，而輔助觸點,是在控制回路中，以滿足各種控制方式的要求。

　　3、滅弧系統:滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電弧對觸點的損傷。

　　為了迅速熄滅斷開時的電弧，通常接觸器都裝有滅弧裝置，一般采用半封式縱縫陶土滅弧罩，并配有強磁吹弧回路。

　　4、其它部分:有絕緣外殼、彈簧、短路環、傳動機構等。

　　適用范圍

　　高質量LC1-D系列交流接觸器,主要用干交流50Hz或60Hz,額定工作電壓至1000V,在AC-3使用類別下,額定工作電壓380V時的額定工作電流至630A的電路中,供遠距離接通和分斷電路之用,并適用頻繁地起動及控制電動機 。

　　使用及維護

　　1、接觸器為防護式，動作結構為直動式，觸頭為雙斷點，具有體積小，重量輕、功耗低、壽命長、安全可靠等特點；

　　2、接觸器可組成機械可逆聯鎖磁力起動器，星三角減壓起動器，還可根據用戶選用增

　　3、安裝前應檢查有關的技術數據（如額定電壓、電流、操作頻率等是否符合要求）。

　　4、安裝時，應該按規定條件安裝，接觸器線圈的接線端子A1符合應朝上方，符合人的視覺習慣。

　　5、對有金屬安裝底板的接觸器要妥善接地。

　　6、接線端螺釘應擰緊，檢查接線正確無誤后，應在主觸頭不帶電情況下，先使吸引線圈通電分合數次，試驗動作可靠后，才能投入使用。

　　7、使用時如發現有不正常噪音，可能是鐵芯極面上有污物，請擦凈極面。

　　8、使用中，應定期檢查產品各部件，要求可動部位不卡住，緊固件無松脫，零部件如有損壞，應及時更換。

　　施耐德LC1-D交流接觸器型號:

　　LC1-D06,LC1-D09,LC1-D12,LC1-D18,LC1-D25,LC1-D32,LC1-D38,LC1-D40LC1-D50,LC1-D65,LC1-D80,LC1-D95

　　LC1-D115,LC1-D150,LC1-D170,LC1-D205 LC1-D245,LC1-D300,LC1-D410,LC1-D475,LC1-D620,LC1-D800

　　施耐德LC1-F交流接觸器型號:

　　LC1-F115,LC1-F150,LC1-F185,LC1-F225,LC1-F265,LC1-F330,LC1-F400,LC1-F500,LC1-F630,LC1-F780,LC1-F800,LC1-F1000

　　國產CJX2F系列交流接觸器型號規格:CJX2-F115,CJX2-F150,CJX2-F185,CJX2-F225,CJX2-F265,CJX2-F330,CJX2-F400,CJX2-F500,CJX2-F630,CJX2-F800 （LC1-F115,LC1- F150,LC1- F185,LC1- F225,LC1- F265,LC1- F330,LC1- F400,LC1- F500,LC1- F630,LC1- F800）

　　施耐德交流接觸器觸頭總成用于交流，是中核心導電開關元件。適用于交流50HZ,額定工作電壓至380V,額定工作電流至800A開關控制回路?？膳涮锥嗉夜驹O(shè)計的同類型號的。

　　CJX2/LC1接觸器靜動觸頭常用型號:CJX2-093(LC1-0910)靜/動、CJX2-099(LC1-0901)靜/動、CJX2-123(LC1-1210)靜/動、CJX2-129(LC1-1201)靜/動、CJX2-163/253(LC1-1610/2510)靜/動、CJX2-183(LC1-1810)靜/動、CJX2-323(LC1-3210)靜/動、CJX2-403(LC1-4010)靜/動、CJX2-503(LC1-5010)靜/動、CJX2-633(LC1-6310)靜/動、CJX2-803(LC1-8010)靜/動、CJX2-953(LC1-9510)靜/動、CJX2-115D(LC1-D115)靜/動、CJX2-150D(LC1-D150)靜/動、CJX2-170D(LC1-D170)靜/動、CJX2-205D(LC1-D205)靜/動、CJX2-245D(LC1-D245)靜/動、CJX2-300D(LC1-D300)靜/動、CJX2-410D(LC1-D410)靜/動、CJX2-475D(LC1-D475)靜/動、CJX2-620D(LC1-D620)靜/動 （（1套=3動6靜）

　　一,LC1D95|交流接觸器 正常工作條件和安裝條件?

　　1,周圍空氣溫度為:-5℃~ 40℃,24小時內其平均值不超過 35℃

　　2,海拔:不超過2000m

　　3,大氣條件:在 40℃時大氣相對溫度不超過50%,在較低溫度下可以比較高的相對濕度,濕月的平均低溫度不超過 25℃,該月的月平均大相對濕度不超過90%。并考慮因溫度變化發生在產品上凝露

　　4,污染等級:3級

　　5, 安裝類別:Ⅲ類

　　6,安裝條件:安裝面與垂直面傾斜度不超過±5°

　　7,沖擊振動:產品應安裝和使用在無顯著搖動,沖擊和振動的地方。

　　8,安裝方式:接觸器除用螺釘安裝外,還可用35mm,型標準卡軌安裝。交流操作40-95可用35 mm或75mm卡軌安裝

　　注:直流操作40-95只能用75mm卡軌,115-170有專用卡軌安裝。?

　　施耐德LC1D接觸器結構特征

　　1,接觸器為防護式,動作結構為直動式,觸頭為雙斷點,具有體積小,重量輕,功耗低,壽命長,安全可靠等特點；

　　2,接觸器可組成機械可逆聯鎖磁力起動器,星三角減壓起動器,還可根據用戶選用增加輔助觸頭組,空氣延時頭等組合多種派生系列產品。?

　　LC1D接觸器技術參數?

　　1,接觸器的主要技術性能指標見表

　　2,接觸器線圈電壓為交流24V,36V,48V,110V,220V,380V,直流12V,24V,48V,110V,220V

　　注:特殊電壓規格可以同本公司協商定做。

　　3,動作特性:交流吸合電壓:85-110%Us。釋放電壓:20-75%Us；直流吸合電壓85-110%Us,釋放電壓:10-75%Us。?

　　常用型號與參數 （CJX2,CJX4）-09 （CJX2,CJX4）-12 （CJX2,CJX4）-18 （CJX2,CJX4）-25 （CJX2,CJX4）-32 （CJX2,CJX4）-40 （CJX2,CJX4）-50 （CJX2,CJX4）-65 （CJX2,CJX4）-80 （CJX2,CJX4）-95（CJX2,CJX4）-115 （CJX2,CJX4）-150 額定工作電壓（V） 660（690）

　　額定工作電流:

　?。ˋ）380V AC-3 9 12 18 25 32 40 50 65 80 95 115 150AC-4 4 5 7 10 13 16 20 25 32 45 50 65?

　　約定發熱電流（A） 25 25 32 40 50 60 0 80 125 125 200 200?

　　接通大電流（A） 380V 90 120 180 250 320 400 500 650 800 950 1150 1500?

　　斷開大電流（A） 380V 72 96 144 200 256 320 400 520 640 760 920 1200?

　　660V 90 120 180 250 320 400 500 650 800 950 1150 1500?

　　可控三相鼠籠電動機功率 AC3（KW） 220V 2.2 3 4 5.5 7.5 11 15 18.5 22 25 30 37?

　　380V 4 5.5 7.5 11 15 18.5 22 30 37 45 55 75?

　　660V 5.5 7.5 7.5 15 18.5 30 33 37 45 45 80 100?

　　操作頻率次h 電壽命 AC-3 1200 600 300?

　　AC-4 300?

　　電壽命萬次 AC-3 100 80 60?

　　AC-4 20 15 10?

　　機械壽命 萬次 1000 800 600?

　　交流線圈電耗（W） 1.8-2.8 3-4.5 6-10?

　　直流線圈電耗（W） 9-10 11-12 22-24?

　　聯接導線截面（mm2） 2.5 2.5 4 6 10 16 25 25 50 50 95 195?

　　配合熔斷器型號 NT00-16 NT00-20 NT00-25 NT00-32 NT00-50 NT00-63 NT00-63 NT00-80 NT00-100 NT00-125 NT00-125 NT00-150?

　　1．選擇接觸器的類型:

　　交流接觸器按負荷種類一般分為一類、二類、三類和四類，分別記為AC1 、AC2 、AC3和AC4 。一類交流接觸器對應的控制對象是無感或微感負荷，如白熾燈、電阻爐等；二類交流接觸器用于繞線式異步電動機的起動和停止；三類交流接觸器的典型用途是鼠籠型異步電動機的運轉和運行中分斷；四類交流接觸器用于籠型異步電動機的起動、反接制動、反轉和點動。

　　2．選擇接觸器的額定參數

　　根據被控對象和工作參數如電壓、電流、功率、頻率及工作制等確定接觸器的額定參數。

　　1）接觸器的線圈電壓，一般應低一些為好，這樣對接觸器的絕緣要求可以降低，使用時也較安全。但為了方便和減少設備，常按實際電網電壓選取。

　　2）電動機的操作頻率不高，如壓縮機、水泵、風機、空調、沖床等，接觸器額定電流大于負荷額定電流即可。接觸器類型可選用CJl0、CJ20等。

　　3）對重任務型電機，如機床主電機、升降設備、絞盤、破碎機等，其平均操作頻率超過100次／min，運行于起動、點動、正反向制動、反接制動等狀態，可選用CJl0Z、CJl2型的接觸器。為了保證電壽命，可使接觸器降容使用。選用時，接觸器額定電流大于電機額定電流。

　　4）對特重任務電機，如印刷機、鏜床等，操作頻率很高，可達600～12000次／h，經常運行于起動、反接制動、反向等狀態，接觸器大致可按電壽命及起動電流選用，接觸器型號選CJl0Z、CJl2等。

　　5）交流回路中的電容器投入電網或從電網中切除時，接觸器選擇應考慮電容器的合閘沖擊電流。一般地，接觸器的額定電流可按電容器的額定電流的1.5倍選取，型號選CJ10、CJ20等。

　　6）用接觸器對變壓器進行控制時，應考慮浪涌電流的大小。例如交流電弧焊機、電阻焊機等，一般可按變壓器額定電流的2倍選取接觸器，型號選CJl0、CJ20等。

　　7）對于電熱設備，如電阻爐、電熱器等，負荷的冷態電阻較小，因此起動電流相應要大一些。選用接觸器時可不用考慮(起動電流)，直接按負荷額定電流選取。型號可選用CJl0、CJ20等。

　　8）由于氣體放電燈起動電流大、起動時間長，對于照明設備的控制，可按額定電流1.1～1.4倍選取交流接觸器，型號可選CJl0、CJ20等。

　　9）接觸器額定電流是指接觸器在長期工作下的最大允許電流，持續時間≤8h，且安裝于敞開的控制板上，如果冷卻條件較差，選用接觸器時，接觸器的額定電流按負荷額定電流的110%～120%選取。對于長時間工作的電機，由于其氧化膜沒有機會得到清除，使接觸電阻增大，導致觸點發熱超過允許溫升。實際選用時，可將接觸器的額定電流減小30%使用。

　　接觸器原理:接觸器的工作原理是:當接觸器線圈通電后，線圈電流會產生磁場，產生的磁場使靜鐵心產生電磁吸力吸引動鐵心，并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。直流接觸器的工作原理跟溫度開關的原理有點相似。直流接觸器是一種常用的接觸器產品，該接觸器采用模塊化設計，可以以最少的零件組裝出顧客所需要的觸點路數以及客戶所需要的觸點形式。用戶應該如何選用直流接觸器呢?下面小編就來具體介紹一下直流接觸器的選用技巧，希望可以幫助用戶更好的應用產品。
