工藝流程:

　　由LNG槽車或集裝箱罐車運送來的液化天然氣，通過卸車增壓氣化器將運輸車內的液體加壓，卸至LNG儲罐儲存，卸車不影響加注，也可以利用低溫潛液泵直接卸車。加液時，利用儲罐增壓系統，將儲罐的壓力提高，利用壓差將LNG壓出。LNG通過低溫潛液泵加壓到1.0MPa以上，經過加液機給汽車加氣。

　　本系統包括四個工作模式:卸車模式，調壓調飽和模式，預冷和加注模式，安全泄壓模式，控制系統可方便實現幾個模式的切換。

　　主要設備:

　　LNG儲罐、多功能增壓氣化器、EAG加熱器、LNG低溫潛液泵撬、加液機、控制系統、安全系統及其他輔助設備。

　　LNG儲罐為低溫真空絕熱容器，單罐水容積通常為20-60m3，一級站儲罐總?cè)莘e≤180m3，二級站儲罐總?cè)莘e≤120m3，三級站儲罐總?cè)莘e≤60m3。

　　LNG低溫增壓泵多為潛液泵，用于將LNG加壓到1.0MPa以上后，送至LNG加氣機。

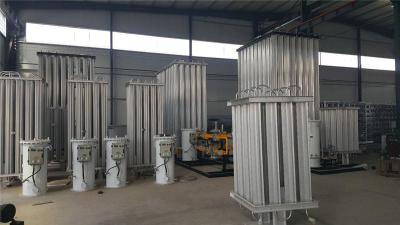

　　多功能增壓氣化器:空溫翅片管形式，多功能集于一體，具有卸車增壓、儲罐增壓、EAG和BOG增熱功能。

　　LNG加氣機包括低溫質量流量計、加注槍、回氣qiang、閥門等附件以及加注面板，整體具有防爆認證。

　　控制系統將液位、壓力、溫度、泄露報jing、流量等所有信號集中監控，與前揣緊急切斷閥連鎖，保證安全用氣。

　　低溫管道采用真空絕熱管或耐低溫保溫材料保冷，外型美觀，吸熱量小。
