背景:

　　場景一:傳統自頂向下設計場景，需要經歷這幾個步驟:骨架中創建發布幾何->創建零件->創建拷貝幾何->創建零件特征，而且零件一般采用缺省裝配，存在缺省坐標與幾何中心面偏移很大的問題，不符合設計習慣；

　　場景二:變形設計場景，不需要重新設計骨架，為提升設計效率，希望用自頂向下設計思路，即在裝配中設計零件，但是可能會引入大量外部參考，用缺省裝配，坐標系也會產生很大偏移。

　　場景一工具解決方案:

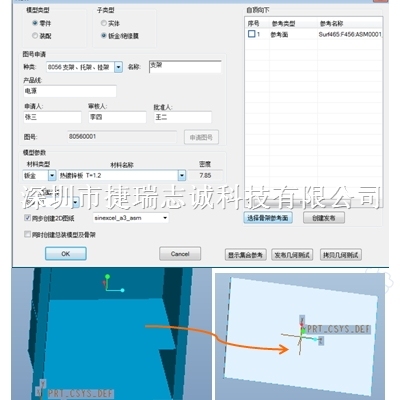

　　1、直接在頂層裝配中創建零件，申請圖號，選擇材料、表處，選擇骨架參考面一步完成；

　　2、零件缺省坐標系位于幾何中心，與用戶習慣一致；

　　3、歸檔時，可以做與骨架參考關系自動打斷；

　　4、鈑金零件、銅排根據拷貝參考面可實現自動創建；

　　4、可同步創建2D圖紙，鈑金可自動創建裝配模型，以便后續裝配鉚裝件；

　　場景二，需要根據產品結構確定具體方案，基本思路是在裝配中設計零件外形，工具獲取數據重構零件并自動裝配，下面列舉2種銅排設計典型解決方案:

　　1、對于截面相同但是路徑較復雜銅排，工具引導用戶在裝配中用sketch畫出路徑，軟件獲取路徑數據，自動重構生成銅排（含安裝孔）并裝配，并且沒有外部參考，沒有坐標位置偏移問題；

　　2、對于有些異性銅排，外形不規則，工具引導用戶在裝配中用sketch畫出銅排外形，軟件獲取外形數據，自動重構生成銅排（含安裝孔）并裝配，并且沒有外部參考，沒有坐標位置偏移問題；
