【產品簡介】

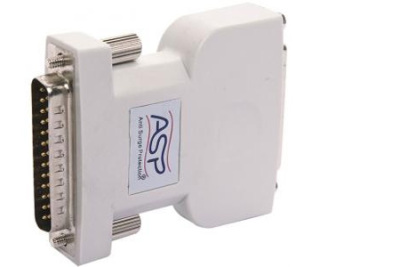

　　DB系列電涌保護器依據IEC和GB標準設計，分為D型（串行口）接口9針、25針兩個系列，為RS232、RS485/422、有線遙感、遙測、遙控等到采用9針和25針等D型接口的設備提供線線間、線地間的電涌保護，安裝便捷，無需維護，反應速度皮秒級，可充分保護采用最新半導體器件的設備。

　　【詳細說明】

　　DB系列電涌保護器依據IEC和GB標準設計，分為D型（串行口）接口9針、25針兩個系列，為RS232、RS485/422、有線遙感、遙測、遙控等到采用9針和25針等D型接口的設備提供線線間、線地間的電涌保護，安裝便捷，無需維護，反應速度皮秒級，可充分保護采用最新半導體器件的設備。 25針RS232保護 DB25-V24/25 25針RS485/422保護 DB25-V11/25

　　通訊線路精細電涌保護

　　反應速度:10-12秒級

　　雙向DB接口

　　傳輸特性:1Mbps

　　微插入損耗 <0.2dB

　　產品性能參數:

　　型號 DB25-V24/25

　　SPD端口 兩端口

　　SPD類別 限壓型

　　適用系統 RS232

　　接口類型 DB

　　額定電壓 Un 9V

　　最大持續運行電壓 Uc 12V

　　額定負載電流 IL 0.5A

　　每線標稱放電電流 In（8/20μs） 500A

　　每線最大放電電流 Imax（8/20μs） 1000A

　　保護水平 Upx-x（1.2/50μs） <40V

　　保護線路 25針

　　傳輸特性 1Mbps

　　插入損耗 <0.2dB

　　失效指示 線路對地短路或斷開

　　安裝方式 公頭/母頭螺栓固定

　　連接方式 入/出 DB / DB

　　接地方式 1.5 mm2軟線或固定螺栓

　　工作環境溫度 -40/850C

　　外殼材料 工程塑膠，符合UL94 V-0

　　外殼保護等級 IP20

　　測試標準 GB/T 18802.21 / IEC61643-21

　　認證 符合

　　*產品參數以實際產品說明書為準。

　　產品適用范圍:

　　1.安防系統:遙測線路、遙控線路、通訊線路

　　2.工業控制系統:遙測線路、遙控線路、通訊線路

　　3. 其它電子系統線路

　　產品尺寸和原理示意圖:

　　產品安裝示意圖:
