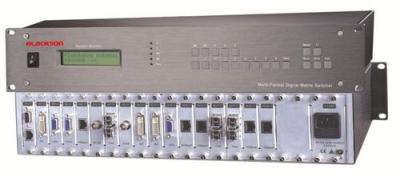

產品說明:
HDMIX系列數模高清混插矩陣，將智能化、網絡化、模塊化、數字化、高度集成化融為一體，以高清數字交換系統作為平臺，運用高科技圖像處理技術來確保各種信號間完美轉換。
HDMIX系列數字高清混插矩陣可選擇CVBS、Y＇PBPR、VGA、DVI、HD/3G-SDI、Fiber、HDBaseT等任意接口形式的輸入輸出,完成8x818x1836x3672x72路信號的配置規模。采用插卡式的模塊化結構，完全解決了視頻會議項目中由于視頻信號源種類繁多，各種信號不兼容的困難，并可以最大程度的節省成本，利于系統升級、擴容及維護。
HDMIX系列數字高清混插矩陣交換核心的信號速率高達6.375Gbps，數字信號運用了無壓縮的傳輸方式，有力保證了圖像信號的高保真輸出。獨特的信號鏈路屏蔽設計技術，大大保證信號的完整性。內部核心數字開關具有超強的抗干擾能力及長期連續工作的高穩定性；多重保護措施，具有ESD保護。具有雙電源冗余熱備份功能，可實現7天24小時全天候工作。
HDMIX系列數字高清混插矩陣，運用UC/OS-II操作系統，真正實現了智能化控制，有力的保證了設備的穩定運行；運用先進的高級算法，保證了命令的高效實時性；采用獨特的處理方式，大大提高了設備的切換速度，實現了指令之間不需等待的快速控制；除面板鍵盤和紅外遙控操作外，同時具備網絡及RS232通訊接口，方便用戶與各種遠端控制設備配合使用；通過隨機提供的軟件，可方便設定設備編號，便于多臺同型設備共聯控制；具備掉電狀態保護存儲、開機自動恢復記憶的功能。
HDMIX系列數?；觳寰仃囍饕獞?yīng)用于高清可視會議、廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。
主要特性
插卡式模塊化的結構設計，應用靈活，節省成本，便于系統升級、擴容及維護
電訊級核心數字交換芯片，具有超強的抗干擾能力及全天候工作
交換核心信號速率高達6.375Gbps，有力保證了圖像信號的高保真輸出
支持多種接口格式信號混入混出功能
獨特的信號鏈路屏蔽設計技術，保證了信號的完整性
輸入端設計了過電壓保護，降低了設備被損壞的概率
采用了全數字無壓縮傳輸，真正確保信號無失真
具備掉電狀態自動存儲保護、開機自動恢復記憶功能
提供多種管理方式:面板管理、網絡管理、RS232管理及計算機軟件管理
具有雙電源冗余熱備份技術，實現全天候連續工作
技術參數
輸入:支持VGA/DVI/DVIPLUS/DVIHDCP/3G-SDI/HD-SDI/HDBaseT/Fiber/CVBS/Y＇PBPR
輸出:支持VGA變換/DVI/DVI變換/3G-SDI(上下變換)/HDBaseT/Fiber
帶寬(速率):6.375Gbps
通道間隔離度:>65dB
最大傳播延時:5ns(±1ns)
切換速度:≤50ns
控制類型:
串行控制接口:RS-232，9-針母D型接口
波特率與協議波特率:9600
數據位:8位
停止位:1位，無奇偶校驗位
串行控制口結構:2=TX，3=RX，5=GND
規格:
電源:100VAC~240VAC,50/60Hz,國際自適應電源
功率:≤400W+400W
存儲環境溫度:-20°C~+150°C
工作環境溫度:-10°C~+55°C
相對濕度:20%~95%
平均無故障時間:40，000小時。
