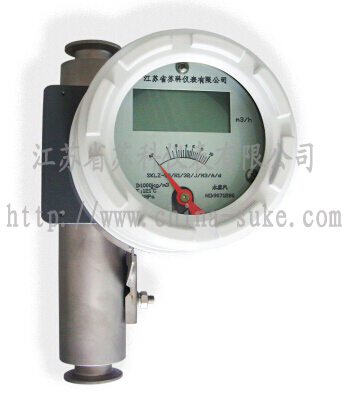

卡箍式快裝金屬管浮子流量計亦稱衛生型金屬管浮子流量計，是采用變面積式測量原理，可對多種流體進行流量測量和控制。該系列流量計主要由連接型快裝卡盤、測量管體、錐形浮子及指示器等部分組成，由于配以不同的指示器，可實現現場指針指示、(4～20)mA 模擬信號輸出、LCD顯示瞬時和累積流量、上下限報警、HART協議通訊、電池供電和隔爆等功能。卡箍式快裝金屬管浮子流量計廣泛應用于食品化工、石油、冶金、電力、環保、醫藥和輕工等部門對液體的流量測量與自動控制。
一、技術參數?
測量范圍:水（20℃）60~55000L/h?? 參見流量表
量程比:標準型1:10?
精? 度: 1.5級
壓力等級: DN25~DN100? PN0.6?
特殊型在選型和訂貨前應與工廠協商?
安裝形式:垂直安裝 介質底進上出
壓力損失:7kPa-70kPa
介質溫度:標準型:-80℃~+200℃
介質粘度: DN25: ＜250mPa.s
DN50~DN100: ＜300mPa.s
環境溫度:液晶型-30℃~+55℃
指針型:-40℃~+120℃
連接形式:快裝式卡盤?
電纜接口:M20×1.5
供電電源:標準型24VDC二線制4~20mA（10.8VDC~36VDC ）?
交流型:85~265VAC 50HZ
電池型:3.6V@4AH鎳氫電池?
報警輸出:上限或下限瞬時流量報警?
標準型:集電極開路輸出（最大100mA@30VDC內部阻抗100 歐）?
特殊型:繼電器輸出（觸點容量最大5A@250VAC）?
脈沖輸出:累積脈沖輸出，最小間隔50毫秒?
液晶顯示:瞬時流量顯示數值范圍:0~50000
防護等級:IP65
防爆標志:本安型iaⅡCT6 隔爆型dⅡBT4?
二、衛生型卡箍式金屬管浮子流量計流量范圍表
| 衛生卡箍式?通徑?DN（mm） | 流量范圍 | 卡箍尺寸 | 配套管道尺寸 |
| 水(20℃)L/h | Φ（mm） | Φ（mm） |
| 25 | 60～600 | 50.5 | 48 |
| 100～1000 |
| 160～1600 |
| 250～2500 |
| ???? 32 | 160～1600 | 50.5 | 48 |
| 250～2500 |
| 400～4000 |
| 550～5500 |
| ???? 40 | 250～2500 | 50.5 | 48 |
| 400～4000 |
| 550～5500 |
| 50 | 400～4000 | 64 | 57 |
| 600～6000 |
| 1000～10000 |
| 65 | 1000～10000 | 91 | 76 |
| 1600～16000 |
| 2500～25000 |
| 80 | 1600～16000 | 106 | 89 |
| 2500～25000 |
| 3500~35000 |
| 100 | 4000～40000 | 119 | 108 |
| 5500～55000 |
三、產品選型
| 代號 | 測量管結構 |
| SK-LZ50 | 下進上出 |
| ? | 代號 | 接液材質 |
| R1 | 0Cr18Ni9Ti |
| R2 | 316L |
| ? | 代號 | 管道口徑 |
| DN25 | 25 |
| DN32 | 32 |
| DN40 | 40 |
| DN50 | 50 |
| DN65 | 65 |
| DN80 | 80 |
| DN100 | 100 |
| ? | 代號 | 指示器形式代碼組合 |
| M1 | 就地指針指示，機械指示瞬時流量 |
| M2 | 供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量 |
| M3 | 供電型，無機械指示，液晶顯示瞬時/累積流量 |
| ? | 代碼 | 供電方式 |
| 無 | 只限M1指示器 |
| A | 220VAC，4~20mA輸出 |
| B | 電池供電，無輸出 |
| C | 24VDC，二線制供電，4－20mA輸出 |
| D | 24VDC，三、四線制供電，4~20mA輸出 |
| ? | 代號 | 隔爆標志 |
| i | 本安iaCT6方型殼體 |
| d | 隔爆Diibt4園殼體 |
| ? | 代號 | 連接形式 |
| ? | WS | 衛生型快裝卡箍連接 |
