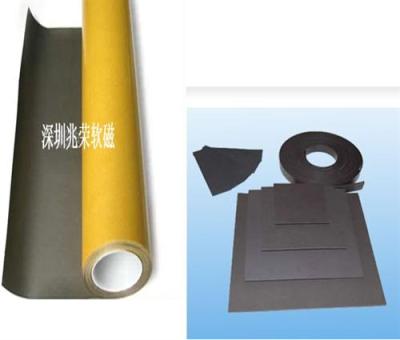

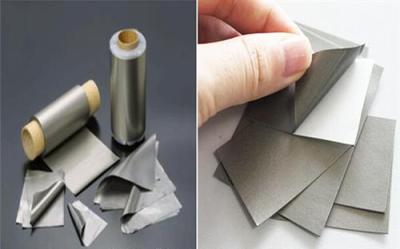

原材料:復合高分子＋微波吸收材料?
厚度:0.15、0.20、0.25、0.30、0.50
標準尺寸:250mm*80m
適應溫度（℃）:-30～120
磁導率150u
電子阻抗（Ω／□）:Min.1.0×109?
頻率范圍:100MHz～6GHz微波吸收
密度（g／cm3）:3.4±0.5?
抗張強度（kgf／cm2）:5.4?
產品應用:抑止電磁波干擾和噪音輻射。
抑止噪音、ESD的傳導?
廠家供應
吸波材應用對象
| 性電路版（FPCB） | 1手機、筆記本電腦、PDA、數碼相機、LCM、MP3、MP4播放器、便攜式CD播放機、家用VCD、DVD 、數碼照相機、手機及手機電池、醫療、汽車及航天領域 | 相當于一個高頻下的磁環電感，抑制設備的紋波及尖峰 | 環上一圈 |
| 2 | 高速CPU芯片 | ? | 直接吸收電磁波衰減耦合噪聲 | 直接貼在芯片上 |
| 3 | 圖像處理器 | ? | 直接吸收電磁波衰減耦合噪聲 | 直接貼上? |
| 4 | 振蕩芯片 | ? | 直接吸收電磁波衰減耦合噪聲 | 直接貼上? |
| 5 | 儲存芯片 | ? | 直接吸收電磁波衰減耦合噪聲 | 直接貼上? |
| 6 | 高速信號線速 | 手提數碼的USB數據線、高速端口連接線束，藍牙及無線局域網等設備 | 吸波與屏蔽作用，降低線束EMI干擾，降低線束本身因聯結而導致的耦合干擾 | 對折包裹或繞包 |
| 7 | 應用于屏蔽罩內殼 | ? | 吸波，將雜波轉化為低熱散發出去，解決罩內腔穴共振及PCB或金屬殼體小縫縫合，降低電磁波對內部敏感器件的干擾 | 貼在屏蔽罩內壁及輻射源上 |
| 8 | 高速微處理器 | ? | 強化靜電放電的控制衰減高速微處理器自身產品的雜波 | 貼合于微處理器的外面 |
解決方案的高磁導率吸波材料，不但需要較高的磁導率實部，同時希望具有較高的磁導率虛部（俗稱“高磁損”）。淺析原理:較高的磁導率實部可以更多的集束干擾源的磁通量，較高的磁導率虛部可以有效的將所集束磁通量轉換為潛熱消耗掉，從而減少或消除干擾源的電磁輻射干擾危害。從市場營銷人員目前所掌握的資料分析，符合本特性的吸波材料的磁導率實部愈高，其相對低頻的吸收效果愈好，且有效吸收頻率愈寬。
抗金屬干擾解決方案的高磁導率吸波材料，在需要較高的磁導率實部的同時，希望具有較低的磁導率虛部淺析原理:較高的磁導率實部可以更多的集束通信天線信號的磁通量，從而有效減少或消除當天線緊貼金屬時產生的“金屬渦流”現象，同時較低的磁導率虛部又不會過多的損耗所通過的通信信號能量，保證通信識別的響應和有效的識別距離。目前在RFID/NFC抗金屬干擾的應用上，吸波材料僅能為13.56MHz及以下頻率的RFID/NFC提供解決方案，其原由:一般吸波材料的磁導率在及以下頻率的RFID/NFC抗金屬干擾提供解決方案的同時，由于吸波材料的插入改變了天線的線間電容、阻抗及天線與金屬底板之間的距離（增大）和介電常數，這些都可能導致讀卡器或標簽天線的共振頻率發生偏移而影響實際通信效果，因而公司技術人員必須了解自身吸波材料體系的相關特性，以指導客戶正確的調節天線共振頻率以達到最佳的通信效果。
