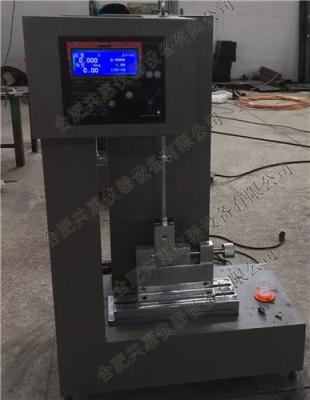

本設備主要用于硬質塑料（包括板材、管材、塑料異性材）、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料的沖擊韌性的測定。本沖擊試驗機主要技術參數完全符合ISO179、GB/T1043、GB/T2611、JB/T8762等標準的要求。顯示直觀、結構簡單、操作方便、數據準確是本試驗機的幾大特點。
?。?）儀器參數:
1、使用溫度（15-35）℃
2、沖擊速度:3.8m/s
3、沖擊能量:7.5J 、（15J、25J、50J分別為選配）
4、沖擊擺力矩:Pd7.5=4.01924N·M
Pd15=8.03848N·M
Pd25=13.39746N·M
Pd50=26.79492N·M
5、精度:角度（0.01°）?? 能量（0.001J）
6、擺錘預揚角:150°±1°
7、打擊中心距:395mm
8、沖擊刀刃圓角半徑:2±0.5mm
9、沖擊刀刃夾角:30±1°
10、鉗口圓角半徑:1.0±0.1mm
11、試樣類型、尺寸、支撐線的距離（單位mm）
| 試樣類型 | 長度L | 寬度B | 厚度D | 支撐線間距離 |
| 基本尺寸 | 極限偏差 | 基本尺寸 | 極限偏差 | 基本尺寸 | 極限偏差 |
| 1 | 80 | ±2 | 10 | ±0.5 | 4 | ±0.2 | 60 |
| 2 | 50 | ±2 | 5 | ±0.2 | 2 | ±0.2 | 40 |
| 3 | 120 | ±2 | 15 | ±0.5 | 10 | ±0.5 | 70 |
| 4 | 125 | ±2 | 13 | ±0.5 | 13 | ±0.5 | 95 |
?。?）儀器配置:
本試驗機由機身、沖擊擺、試樣支座、測量裝置、操縱機構等部分組成
1、機身:由一個橫梁、角度定位機構、水平儀組成。
2、沖擊擺:由一個上連接套、擺桿、擺錘、定位塊、沖擊刀刃等組成。擺錘能量由2個主擺錘及8個配重砝碼組成。2個主擺錘分別為7.5 J與25J。配重砝碼有4塊為15J配重，其余4塊為50J配重。
3、試樣支座:由鉗口支座、鉗口組成。試驗前可以根據試樣要求（試驗類型）選擇適當?shù)你Q口。
4、操縱機構:由釋放機構、手柄組成。該機構是把沖擊擺固定在150°的位置上，并自動落錘沖擊。
(4)?? 數據處理
沖擊強度按下面公式計算
1、無缺口試樣沖擊強度a(kJ/m2)計算公式如下:
a=1000×E/(b×d)
式中:E——試樣吸收的沖擊能量（J）
b——試樣寬度
d——試樣厚度
2、缺口試樣沖擊強度ak(KJ/m2)計算公式如下:
ak=1000×Ek/(b×dk)
式中:Ek——缺口試樣吸收的沖擊能量（J）
b——試樣寬度
dk——缺口試樣缺口處剩余厚度
3、側向缺口試樣沖擊強度ak(KJ/m2)計算公式如下:
ak=1000×Ek/(b×dk)
式中:Ek——側向缺口試樣吸收的沖擊能量（J）
b——側向試樣寬度
dk——側向缺口試樣缺口處剩余厚度
