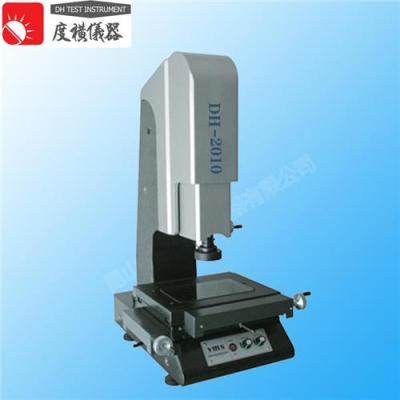

DH-2010手動二次元影像測量?jī)x介紹
DH-2010手動型二次元影像測量?jī)x，一款標準2D光學影像測量?jī)x；采用全大理石結構產品（底座立柱動工作臺均采用高精度花崗石 ，兩層設計，精密級V型導軌，讓產品擁有極高的穩定性能及剛性）不僅于結構方面優于同行產品，更注重軟件功能全面性及穩定性，更難能可貴的是價格的優惠性已，觸及行業底端，極高的性價比讓您的選擇更加充滿信心！
DH-2010手動二次元影像測量?jī)x特點
1、產品結構之穩定性和剛性，底座、立柱、X、Y軸均采用“濟南青” 純天然花崗石（化學性能穩定，不易風化，能耐酸、堿及腐蝕氣體的侵蝕，永不變形、永不生銹）；
2、三軸摩擦精度傳動，靈敏可靠，無背隙，并能快速移動；
3、高品質光學系統及高分辨率CCD，能確保清晰的測量畫面；??????
4、可調LED環形表面光源，實現大角度照明，避免工件受熱變形；
5、由精密光學尺與數據處理器組成數字元測量及數據處理系統；
6、可選配Reishaw或TESA接觸式探針實現三維尺寸測量。
DH-2010手動二次元影像測量?jī)x規格參數?????????????????????? ??????????????????????長度單位:mm
| 產品型號 | DH-2010手動型 |
| X/Y/Z軸行程 | 200×100×150 |
| 大理石平臺尺寸 | 366×266 |
| 玻璃臺尺寸 | 260×160 |
| 外形尺寸(W×L×Hmm) | 650×530×930 |
| 產品結構材料 | 底座立柱移動工作臺均采用高精度花崗石 |
| 照明系統 | 表面光源與透射光源均用LED，亮度可調 |
| CCD攝像機 | 標準型vms系列采用1/3″彩色CCD（可選配采用美國TEO高清晰彩色CCD） |
| 放大倍率 | Step Zoom光學放大率:0.7--4.5X，影像放大率:30--225X |
| XY軸測量精度 | （3+L/200）um |
| 光學尺解析度 | 0.001mm |
| 重復性 | 0.002mm |
| 操作方式 | 手動 |
| 電源 | 220V(AC) / 50HZ |
| 推薦環境溫濕度 | 溫度:19°--24°，濕度:45%--75% |
| 選購件 | 組裝電腦、品牌電腦、儀器桌 |
DH-2010手動二次元影像測量?jī)x軟件
影像測量?jī)x器備有RS232接口與計算機連接后采用專業影像測量軟件，可通過計算機對測繪圖形進行處理及輸出；軟件測量功能強大，操作簡便（具備點、線、圓、距離、角度等基本測量功能及多坐標功能，能滿足2D平面幾何測量需求；此外測量數據可輸入EXCEL、WORD或者將測量圖形輸出至CAD中作對比和設計；具有多種數據處理、顯示、輸入輸出功能?特別是工件無需擺正功能非常實用）。
