WZPK-368WZPK2-364圓接插式鎧裝熱電阻這兩種電線相對來說更便宜一些，但由于其絕緣層強度不夠，因此滿足不了直接暴露在空氣中使用。BV線是單股線，俗稱“硬線”；BVR線是多股線，俗稱“軟線”。這兩種線可任意選擇，使用起來沒有太大區別——有較小差別，但由于線方太小，幾乎可以忽略，這里就不詳細介紹了。當然價格方面二者不太一樣，BV線要稍微便宜一點。明裝電線所有明裝電線——包括走線槽的電線，都可以使用BVVB或RVV線，這兩種線又叫“護套線”。

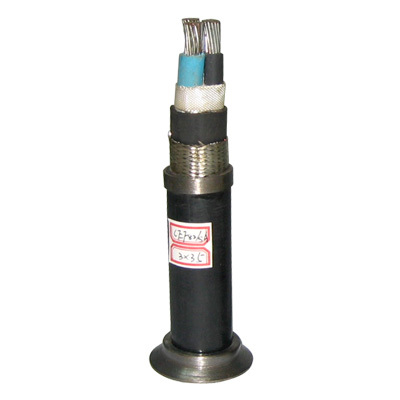

　　 金屬型電力電纜

　　 產品特點及用途:本產品適用于交流額定電壓（U0/U）0.6/1KV及以下電力線路中作輸送電能之用，具有抗雷擊、抗電磁干擾和均衡電位、改善供電品質的特征。廣泛適用于高層建筑、發射場和精密電子裝置集中的場合。低煙低鹵阻燃和低煙無鹵阻燃金屬型電力電纜遇到火災燃燒時的有毒氣體和煙霧的釋放相對于普通阻燃電纜要小得多，適用于人員聚集或消防要求較高的場合。

　　 產品執行標準:Q/YZRC011-2009標準。

　　 使用特性

　　 1 交流額定電壓（U0/U）:0.6/1KV

　　 2 電纜導體長期允許工作溫度為:

　　 聚氯絕緣電纜 70℃ 90℃ 105℃ （根據型號的溫度等級而定）

　　 低煙低鹵或低煙無鹵阻燃絕緣電纜 70℃ 90℃ （根據型號的溫度等級而定）

　　 交聯聚絕緣電力電纜 90℃

　　 3 環境溫度:固定敷設-40℃， 非固定敷設-10℃

　　 4 安裝敷設溫度:不低于0℃

　　 5 敷設推薦的允許彎曲半徑:非鎧裝型電纜不小于電纜外徑的15倍；

　　 鎧裝型電纜不小于電纜外徑的20倍。

　　 6 敷設時，應將層兩端可靠接地，并不使層斷裂或松散，否則會降低效果。

　　 金屬型電力電纜型號及名稱

　　 產品型號?產 品 名 稱

　　 ZR-YJVP?銅芯交聯聚絕緣銅絲編織阻燃聚氯護套金屬型阻燃電力電纜

　　 ZR-YJVP22?銅芯交聯聚絕緣銅絲編織鋼帶鎧裝阻燃聚氯護套金屬型阻燃電力電纜

　　 ZR-VVP?銅芯阻燃聚氯絕緣銅絲編織阻燃聚氯護套金屬型阻燃電力電纜

　　 ZR-VVP22?銅芯阻燃聚氯絕緣銅絲編織鋼帶鎧裝阻燃聚氯護套金屬型阻燃電力電纜

　　 DDZ-YJVDP?銅芯交聯聚絕緣銅絲編織阻燃低煙低鹵護套金屬型阻燃電力電纜

　　 DDZ-YJVDP22?銅芯交聯聚絕緣銅絲編織鋼帶鎧裝阻燃低煙低鹵護套金屬型阻燃電力電纜

　　 DDZ-VDVDP?銅芯阻燃低煙低鹵絕緣銅絲編織阻燃低煙低鹵護套金屬型阻燃電力電纜

　　 WZPK-368WZPK2-364圓接插式鎧裝熱電阻現在你可以確保你的原理圖流向是從左到右的，使得其他工程師理解起來更加容易，也能讓你在5年后再看時更加容易理解。:如果你將連接器只畫成一個元件符號，會使得原理圖很亂。通過使用OrCAD中的異構元件功能，或Altium/CircuitStudio中的元件“模式”，你可以將連接器分解開來，以便原理圖的流向更清晰更容易理解。另外一個考慮是如何將諸如開關電源芯片這樣的復雜元件畫清晰。即使你將輸入移到左邊，輸出移到右邊，仍然很難理解這種元件的工作原理。

　　 DDZ-VDVDP22?銅芯阻燃低煙低鹵絕緣銅絲編織鋼帶鎧裝阻燃低煙低鹵護套金屬型阻燃電力電纜

　　 DWZ-YJEP?銅芯交聯聚絕緣銅絲編織低煙無鹵護套金屬型阻燃電力電纜

　　 DWZ-YJEP23?銅芯交聯聚絕緣銅絲編織鋼絲鎧裝低煙無鹵護套金屬型阻燃電力電纜

　　 ZR-YJVP2?銅芯交聯聚絕緣銅帶繞包阻燃聚氯護套金屬型阻燃電力電纜

　　 ZR-YJVP2-22?銅芯交聯聚絕緣銅帶繞包鋼帶鎧裝阻燃聚氯護套金屬型阻燃電力電纜

　　 ZR-VVP2?銅芯阻燃聚氯絕緣銅帶繞包阻燃聚氯護套金屬型阻燃電力電纜

　　 ZR-VVP2-22?銅芯阻燃聚氯絕緣銅帶繞包鋼帶鎧裝阻燃聚氯護套金屬型阻燃電力電纜

　　 DDZ-YJVDP2?銅芯交聯聚絕緣銅帶繞包阻燃低煙低鹵護套金屬型阻燃電力電纜

　　 DDZ-YJVDP2-22?銅芯交聯聚絕緣銅帶繞包鋼帶鎧裝阻燃低煙低鹵護套金屬型阻燃電力電纜

　　 DDZ-VDVDP2?銅芯阻燃低煙低鹵絕緣銅帶繞包阻燃低煙低鹵護套金屬型阻燃電力電纜

　　 DDZ-VDVDP2-22?銅芯阻燃低煙低鹵絕緣銅帶繞包鋼帶鎧裝阻燃低煙低鹵護套金屬型阻燃電力電纜

　　 DWZ-YJEP2?銅芯交聯聚絕緣銅帶繞包阻燃低煙無鹵護套金屬型阻燃電力電纜

　　 DWZ-YJEP2-23?銅芯交聯聚絕緣銅帶繞包鋼絲鎧裝阻燃低煙無鹵護套金屬型阻燃電力電纜

　　 注:帶ZR的為阻燃電纜，帶DDZ的為低煙低鹵阻燃電纜，帶DWZ的為低煙無鹵阻燃電纜。

　　 生產范圍?

　　 規格型號?規格型號

　　 ZR-VVP

　　 ZR-YJVP

　　 DDZ-YJVDP

　　 DDZ-VDVDP

　　 DWZ-YJEP?ZR-VVP22

　　 ZR-YJVP22

　　 DDZ-YJVDP22

　　 DDZ-VDVDP22

　　 DWZ-YJEP23

　　 芯數×導體標稱截面(mm2)?芯數×導體標稱截面(mm2)

　　 1×（2.5～300）?1×（10～300）

　　 2×（1.5～185）?2×（1.5～185）

　　 3×（1.5～300）?3×（1.5～300）

　　 4×（1.5～240）?4×（1.5～240）

　　 5×（1.5～240）?5×（1.5～240）

　　 3×（2.5～240）+1×（1.5～120）?3×（2.5～240）+1×（1.5～120）

　　 3×（2.5～240）+2×（1.5～120）?3×（2.5～240）+2×（1.5～120）

　　 4×（2.5～240）+1×（1.5～120）?4×（2.5～240）+1×（1.5～120）

　　 WZPK-368WZPK2-364圓接插式鎧裝熱電阻另外三個交流接觸器的電機Y/△降壓?jiǎn)?dòng)控制電路如下圖所示。上圖所示的降壓?jiǎn)?dòng)的工作原理是:合上電源開關QS總斷路器，為主回路和控制回路提供電源。接通三相電源，按下啟動按鈕SB2，接觸器KMKM1的線圈同時得電吸合并自鎖，主電路中的KM3主觸頭閉合，接通電動機定子三相繞組的首端(UⅥW1)，主電路中的KM1主觸頭將定子繞組尾端(UVW2)連在一起，電動機三相繞組接成Y形降壓?jiǎn)?dòng)。與此同時，時間繼電器KT的線圈得電，開始延時。
