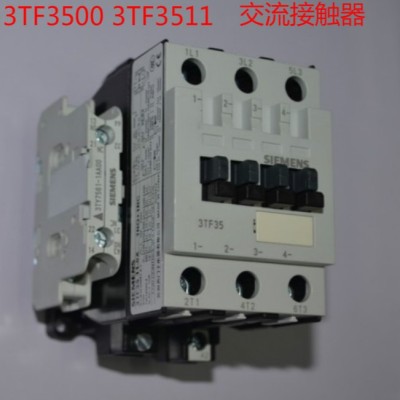

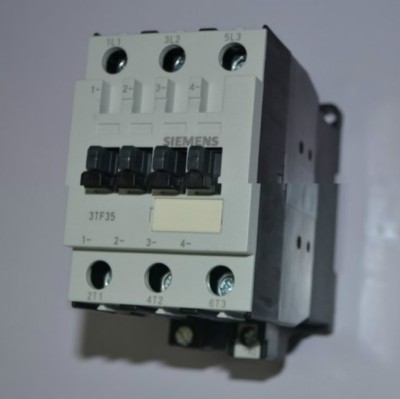

3TF3500-0X西門子接觸器CJX1-38F/00原裝西門子3TF系列交流接觸器為交流50Hz或60Hz，額定絕緣電壓為690-1000V，在AC-3使用類別下額定工作電壓為380V時的額定工作電流為9A-400A，主要供遠距離接通及分斷電路之用，適用于控制交流電動機的起動、停止及反轉。符合IEC947，VDE0660，GB14048等標準。額定工作電壓為380V時的額定工作電流為9A,12A16A,22A,32A,38A,45A,63A,75A,85A,110A,140A,170A,205A,250A,300A,400A

　　適用范圍:

　　西門子3TF系列交流接觸器適用于交流50Hz或60Hz,電壓至于660V，額定電流至630A的電力線路中,供遠距離和控制電動機接通與分斷，接觸器的控制電路有交流（AC）和直流（DC）二種。兩臺接觸器加裝機械聯鎖機構，組成可逆接觸器，最適合于電梯電路以及需要電氣與機械雙重聯鎖的電路。

　　西門子交流接觸器型號3TB系列:3TB40 3TB41 3TB42 3TB43 3TB44

　　西門子交流接觸器型號3TF系列:3TF30 3TF31 3TF32 3TF33 3TF34

　　3TF35 3TF40 3TF41 3TF42 3TF43 3TF44 3TF45 3TF46 3TF47 3TF48 3TF49 3TF50 3TF51 3TF52 3TF53 3TF54 3TF55 3TF56

　　1．總體結構:

　　接觸器為雙斷點觸頭的直動式運動機構，具有三對常開主觸頭，輔勛觸頭可有二常開、二常閉。接觸器觸頭支持件與銜鐵采用彈性鎖和聯結，消除了薄弱環節。動作機構靈活，手動檢查方便，結構設計緊湊，可防止外界雜物及灰塵落人活動部位，接線端都有防蓋，人手不能直接接觸帶電部位。接觸器外形尺寸小巧，安裝面積小。安裝方式可用導軌安裝，也可用螺釘堅固，與其它同類產品相比，操作頻率和控制容量更高。產品安全、可靠性好，為國際先進的接觸器。

　　2．觸頭系統:

　　主、輔助觸頭材料由電性能優越的銀合金組成，具有使用壽命長及良好的接觸可靠性。

　　滅弧室呈封閉型，并有阻燃型材料阻擋電弧向外噴濺，le≤22A無滅弧隔弧板，le≥32A裝有金屬隔弧板，保證人身及臨近電器的安全。

　　接線螺釘采用新型自升螺釘，瓦形墊與螺釘不分離可節省接線用時。

　　3．磁系統:

　　電磁系統工作可靠，損耗小、噪音低，具有很高的機構強度，線圖的接線端裝有電壓規格的標記牌，標記牌電壓等級涂有特定的顏色，清晰醒目，接線方便，可避免因接錯電壓規格而導致線圈燒毀。

　　西門子交流接觸器3TF系列對應國產型號說明:

　　3TB40 10-0A（CJX1-9/10）

　　3TB40 11-0A（CJX1-9/01）

　　3TB40 12-0A（CJX1-9/11）

　　3TB40 17-0A（CJX1-9/22）

　　3TB41 10-0A（CJX1-12/10）

　　3TB41 11-0A（CJX1-12/01）

　　3TB41 12-0A（CJX1-12/11）

　　3TB41 17-0A（CJX1-12/22）

　　3TB42 17-0A（CJX1-16/22）

　　3TB43 17-0A（CJX1-22/22）

　　3TB44 17-0A（CJX1-32/22）

　　3TB44 14-0A（CJX1-32/44）

　　3TF30 00-0X（CJX1-9F/00）

　　3TF30 10-0X（CJX1-9F/10）

　　3TF30 01-0X（CJX1-9F/01）

　　3TF31 00-0X（CJX1-12F/00）

　　3TF31 10-0X（CJX1-12F/10）

　　3TF31 01-0X（CJX1-12F/01）

　　3TF32 00-0X（CJX1-16F/00）

　　3TF32 11-0X（CJX1-16F/11）

　　3TF33 00-0X（CJX1-22F/00）

　　3TF33 11-0X（CJX1-22F/11）

　　3TF34 00-0X（CJX1-32F/00）

　　3TF34 11-0X（CJX1-32F/11）

　　3TF35 00-0X（CJX1-38F/00）

　　3TF35 11-0X（CJX1-38F/11）

　　3TF40 10-0x(CJX1-9/10)

　　3TF40 01-0X(CJX1-9/01)

　　3TF40 11-0X(CJX1-9/11)

　　3TF40 22-0X(CJX1-9/22)

　　3TF41 10-0X(CJX1-12/10)

　　3TF41 01-0X(CJX1-12/01)

　　3TF41 11-0X(CJX1-12/11)

　　3TF41 22-0X(CJX1-12/22)

　　3TF42 10-0X(CJX1-16/10)

　　3TF42 01-0X(CJX1-16/01)

　　3TF42 11-0X(CJX1-16/11)

　　3TF42 22-0X(CJX1-16/22)

　　3TF43 10-0X(CJX1-22/10)

　　3TF43 01-0X(CJX1-22/01)

　　3TF43 11-0X(CJX1-22/11)

　　3TF43 22-0X(CJX1-22/22)

　　3TF44 11-0X(CJX1-32/11)

　　3TF44 22-0X(CJX1-32/22)

　　3TF44 44-0X(CJX1-32/44)

　　3TF45 11-0X(CJX1-38/11)

　　3TF45 22-0X(CJX1-38/22)

　　3TF45 44-0X(CJX1-38/44)

　　3TF46 22-0X(CJX1-45/22)

　　3TF46 44-0X(CJX1-45/44)

　　3TF47 22-0X(CJX1-63/22)

　　3TF47 44-0X(CJX1-63/44)

　　3TF48 22-0X(CJX1-75/22)

　　3TF48 44-0X(CJX1-75/44)

　　3TF49 22-0X(CJX1-85/22)

　　3TF49 44-0X(CJX1-85/44)

　　3TF50 22-0X(CJX1-110/22)

　　3TF50 44-0X(CJX1-110/44)

　　3TF51 22-0X(CJX1-140/22)

　　3TF51 44-0X(CJX1-140/44)

　　3TF52 22-0X(CJX1-170/22)

　　3TF52 44-0X(CJX1-170/44)

　　3TF53 22-0X(CJX1-205/22)

　　3TF53 44-0X(CJX1-205/44)

　　3TF54 22-0X(CJX1-250/22)

　　3TF54 44-0X(CJX1-250/44)

　　3TF55 22-0X(CJX1-300/22)

　　3TF55 44-0X(CJX1-300/44)

　　3TF56 22-0X(CJX1-400/22)

　　3TF56 44-0X(CJX1-400/44)

　　3TF57 22-0X(CJX1-475/22)

　　3TF57 44-0X(CJX1-475/44)

　　3TF68 22-0X(CJX1-630/22)

　　3TF68 44-0X(CJX1-630/44)

　　3RT1015

　　3RT1016

　　3RT1017

　　3RT1024

　　3RT1025

　　3RT1026

　　3RT1034

　　3RT1035

　　3RT1036

　　3RT1044

　　3RT1045

　　3RT1046

　　3TB40 10-0B(CJX1-9Z/10)

　　3TB40 11-0B(CJX1-9Z/01)

　　3TB40 12-0B(CJX1-9Z/11)

　　3TB40 17-0B(CJX1-9Z/22)

　　3TB41 10-0B(CJX1-12Z/10)

　　3TB41 11-0B(CJX1-12Z/01)

　　3TB41 12-0B(CJX1-12Z/11)

　　3TB41 17-0B(CJX1-12Z/22)

　　3TB42 17-0B(CJX1-16Z/22)

　　3TB43 17-0B(CJX1-22Z/22)

　　3TB44 17-0B(CJX1-32Z/22)

　　直流操作接觸器

　　3TF40 22-1X(CJX1-9BZ)

　　3TF41 22-1X(CJX1-12BZ)

　　3TF42 22-1X(CJX1-16BZ)

　　3TF43 22-1X(CJX1-22BZ)

　　3TF30 22-1X(CJX1-9FZ)

　　3TF31 22-1X(CJX1-12FZ)

　　3TF32 22-1X(CJX1-16FZ)

　　3TF33 22-1X(CJX1-22FZ)
