上位機軟件說明

　　1. 基本功能

　　l系統總工藝畫面:

　　監控畫面選擇,40mm管道,100mm管道,200mm管道三個選擇按鈕.被選畫面按鈕呈藍色,未選按鈕呈灰色.

　　打印按鈕,打印按鈕打印的是當前的全屏.

　　退出系統按鈕,取消激活系統.

　　l管道監控畫面:

　　實時顯示管道上的,溫度,流量,壓力數據.

　　分機選擇,可單項風機型號

　　實時曲線,實時顯示溫度,流量,壓力的曲線圖.時間段\量程范圍都可手動設置.

　　備注:三個管道的溫度,流量,壓力數據都是實時保存到SQL數據庫的.

　　2. 新增功能

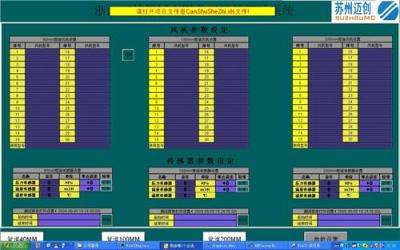

　　l風機型號參數設置

　　為每一個管道上安裝風機建立了30個型號選項.可在參數設置畫面里進行手動輸入30個風機型號和使用風機型號.該表格除了在參數設置畫面可見外,還寫入了一個excel表格.進行長期保存.系統運行的時候要打開項目文件中的excel表格

　　l傳感器量程設置

　　在參數畫面里為3個管道9個傳感器的量程進行設置,方便以后傳感器的更換.數據同樣對應在excel表格,保存在項目文件中.

　　3. 擴充功能(未做)

　　l權限管理

　　可進行權限劃分,需要用戶登陸才能進行一些操作

　　l聯網異地監控

　　可通過OPC服務器,進行異地數據監控

　　對羅茨風機的動態運行測試，包括風機運行狀態:電壓、電流、風機溫度、噪音，已經管路上的溫度、壓力、流量的整體測試、數據記錄、運行曲線打印、數據打印，以及歷史數據查詢等功能。
