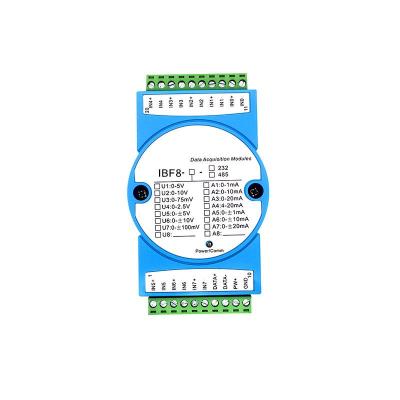

8路模擬信號轉RS-485/232，數據采集A/D轉換模塊 IBF8

　　產品特點:

　　< 八路模擬信號采集，隔離轉換 RS-485/232輸出

　　< 采用24位AD轉換器，測量精度優于0.05%

　　< 通過RS-485/232接口可以程控校準模塊精度

　　< 信號輸入 / 輸出之間隔離耐壓3000VDC

　　< 寬電源供電范圍:8 ~ 32VDC

　　< 可靠性高，編程方便，易于應用

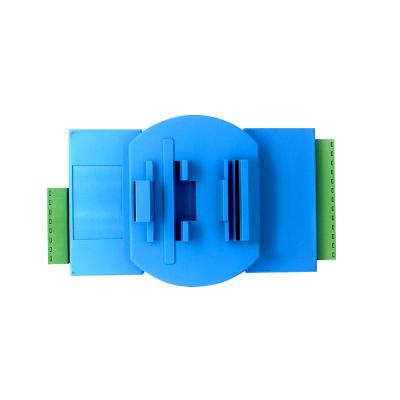

　　< 標準DIN35導軌安裝，方便集中布線

　　< 用戶可編程設置模塊地址、波特率等

　　< 支持Modbus RTU 通訊協議，自動識別協議

　　< 低成本、小體積模塊化設計

　　< AD轉換速率可以編程設定

　　典型應用:

　　< 信號測量、監測和控制

　　< RS-485遠程I/O，數據采集

　　< 智能樓宇控制、安防工程等應用系統

　　< RS-232/485總線工業自動化控制系統

　　< 工業現場信號隔離及長線傳輸

　　< 設備運行監測

　　< 傳感器信號的測量

　　< 工業現場數據的獲取與記錄

　　< 醫療、工控產品開發

　　< 4-20mA或0-5V信號采集

　　產品概述:

　　IBF8產品實現傳感器和主機之間的信號采集，用來檢測模擬信號。IBF8系列產品可應用在 RS-232/485總線工業自動化控制系統，4-20mA / 0-5V信號測量、監測和控制，0-75mV，0-100mV等小信號的測量以及工業現場信號隔離及長線傳輸?shù)鹊取?/p>

　　產品包括電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信。每個串口最多可接255只 IBF8系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

　　圖2 IBF8模塊內部框圖

　　IBF8系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

　　IBF8系列產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

　　功能簡介:

　　IBF8 信號隔離采集模塊，可以用來測量八路電壓或電流信號。

　　模擬信號輸入

　　24位采集精度，8路模擬信號輸入。產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。具體電流或電壓輸入量程請看產品選型。

　　通訊協議

　　通訊接口: 1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。

　　通訊協議:支持兩種協議，命令集定義的字符協議和MODBUS RTU通訊協議。模塊自動識別通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

　　數據格式:10位。1位起始位，8位數據位，1位停止位。

　　通訊地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。

　　通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

　　抗干擾

　　可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

　　產品選型:

　　IBF8 - U(A)□ - □

　　輸入電壓或電流信號值 通訊接口

　　U1:0-5V A1:0-1mA 485: 輸出為RS-485接口

　　U2:0-10V A2:0-10mA 232: 輸出為RS-232接口

　　U3:0-75mV A3:0-20mA

　　U4:0-2.5V A4:4-20mA

　　U5:0-±5V A5:0-±1mA

　　U6:0-±10V A6:0-±10mA

　　U7:0-±100mV A7:0-±20mA

　　U8:用戶自定義 A8:用戶自定義

　　選型舉例1: 型號:IBF8-A4-485 表示8路4-20mA信號輸入，輸出為RS-485接口

　　選型舉例2: 型號:IBF8-U1-232 表示8路0-5V信號輸入，輸出為RS-232接口

　　選型舉例3: 型號:IBF8-U2-485 表示8路0-10V信號輸入，輸出為RS-485接口

　　IBF8通用參數:

　　(typical @ +25℃，Vs為24VDC)

　　輸入類型: 電流輸入 / 電壓輸入

　　精 度: 0.05%

　　溫度漂移: ±30 ppm/℃ (±50 ppm/℃, 最大)

　　輸入電阻: 100Ω (4-20mA/0-20mA/0-±20mA電流輸入)

　　100Ω (0-10mA/0-±10mA電流輸入)

　　1KΩ (0-1mA/0-±1mA電流輸入)

　　大于200K(5V/10V電壓輸入)

　　大于1MΩ(2.5V以下電壓輸入)

　　帶 寬: -3 dB 10 Hz

　　轉換速率: 20 Sps（出廠默認值，用戶可發命令修改轉換速率。）

　　可以通過發送命令設置AD轉換速率為2.5 SPS，5 SPS，10 SPS，20 SPS，40 SPS，80 SPS，160 SPS，320 SPS，500 SPS，1000 SPS。（通道轉換速率=AD轉換速率/開啟的通道數量）

　　注:修改轉換速率后請重新校準模塊，否則測量的數據會有偏差。也可以在訂貨的時候注明轉換速率，我們在產品出廠時按您要求的轉換速率重新校準。

　　共模抑制(CMR): 120 dB（1kΩ Source Imbalance @ 50/60 Hz）

　　常模抑制(NMR): 60 dB （1kΩ Source Imbalance @ 50/60 Hz）

　　輸入端保護: 過壓保護，過流保護

　　通 訊: 協議 RS-485 或 RS-232 標準字符協議 和 MODBUS RTU通訊協議

　　波特率（2400、4800、9600、19200、38400、57600 、115200bps）可軟件選擇

　　地址（0～255）可軟件選擇

　　通訊響應時間:100 ms 最大

　　工作電源: +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

　　功率消耗: 小于1W

　　工作溫度: - 45 ~ +80℃

　　工作濕度: 10 ~ 90% (無凝露)

　　存儲溫度: - 45 ~ +80℃

　　存儲濕度: 10 ~ 95% (無凝露)

　　隔離耐壓: 輸入 / 輸出 之間: 3KVDC，1分鐘，漏電流 1mA

　　其中RS-232 / RS-485輸出和電源共地。

　　耐沖擊電壓: 3KVAC， 1.2/50us(峰值)

　　外形尺寸: 120 mm x 70 mm x 43mm

　　引腳定義:

　　表1 引腳定義

　　圖3 IBF8 模塊接線圖

　　IBF8字符協議命令集:

　　模塊的出廠初始設置，如下所示:

　　地址代碼為01

　　波特率9600 bps

　　禁止校驗和

　　如果使用 RS-485網絡，必須分配一個獨一無二的地址代碼，地址代碼取值為16進制數在00和FF之間，由于新模塊的地址代碼都是一樣的，他們的地址將會和其他模塊矛盾，所以當你組建系統時，你必須重新配置每一個IBF8模塊地址?？梢栽诮雍肐BF8模塊電源線和RS485通訊線后，通過配置命令來修改IBF8模塊的地址。波特率，校驗和狀態也需要根據用戶的要求而調整。而在修改波特率，校驗和狀態之前，必須讓模塊先進入缺省狀態，否則無法修改。

　　讓模塊進入缺省狀態的方法:

　　IBF8模塊邊上都有一個INIT的開關，在模塊的側面位置。將INIT開關撥到INIT位置，再接通電源，此時模塊進入缺省狀態。在這個狀態時，模塊的配置如下:

　　地址代碼為00

　　波特率9600 bps

　　禁止校驗和

　　這時，可以通過配置命令來修改IBF8模塊的波特率，校驗和狀態等參數。在不確定某個模塊的具體配置時，也可以將INIT開關撥到INIT位置，使模塊進入缺省狀態，再對模塊進行重新配置。

　　注: 正常使用時請將INIT開關撥到NORMAL位置。

　　字符協議命令由一系列字符組成，如首碼、地址ID，變量、可選校驗和字節和一個用以顯示命令結束符。主機除了帶通配符地址“**”的同步的命令之外，一次只指揮一個IBF8模塊。

　　命令格式:(Leading Code)(Addr)(Command)[data][checksum](cr)

　　(Leading code) 首碼是命令中的第一個字母。所有命令都需要一個命令首碼，如%,$,#,@,...等。 1- 字符

　　(Addr) 模塊的地址代碼, 如果下面沒有指定，取值范圍從 00～FF (十六進制)。 2- 字符

　　(Command) 顯示的是命令代碼或變量值。 變量長度

　　[data] 一些輸出命令需要的數據。 變量長度

　　[checksum] 括號中的Checksum（校驗和）顯示的是可選參數，只有在啟用校驗和時，才需要此選項。 2- 字符

　　(cr) 識別用的一個控制代碼符，(cr)作為回車結束符，它的值為0x0D。 1- 字符

　　當啟用校驗和(checksum)時，就需要[Checksum]。它占2-字符。命令和應答都必須附加校驗和特性。校驗和用來檢查所有輸入命令，來幫助你發現主機到模塊命令錯誤和模塊到主機響應的錯誤。校驗和字符放置在命令或響應字符之后，回車符之前。

　　計算方法:兩個字符，十六進制數，為之前所發所有字符的ASCII碼數值之和，然后與十六進制數0xFF相與所得。

　　應用舉例:禁止校驗和(checksum)

　　用戶命令 $002(cr)

　　模塊應答 !00020600 (cr)

　　啟用校驗和(checksum)

　　用戶命令 $002B6 (cr)

　　模塊應答 !00020600 A9 (cr)

　　‘$’ = 0x24 ‘0’ = 0x30 ‘2’ = 0x32

　　B6=(0x24+0x30+0x30+0x32) AND 0xFF

　　‘!’ = 0x21 ‘0’ = 0x30 ‘2’ = 0x32 ‘6’ = 0x36

　　A9=(0x21+0x30+0x30+0x30+0x32+0x30+0x36+0x30+0x30) AND 0xFF

　　命令的應答 :

　　應答信息取決于各種各樣的命令。應答也由幾個字符組成，包括首代碼，變量和結束標識符。應答信號的首代碼有兩種， ‘!’或 ‘>’表示有效的命令而‘?’ 則代表無效。通過檢查應答信息，可以監測命令是否有效

　　注意:1、在一些情況下，許多命令用相同的命令格式。要確保你用的地址在一個命令中是正確的，假如你用錯誤的地址，而這個地址代表著另一個模塊，那么命令會在另一個模塊生效，因此產生錯誤。

　　2、必須用大寫字母輸入命令。

　　3、(cr)代表鍵盤上的回車符，不要直接寫出來，應該是敲一下回車鍵（Enter鍵）。

　　通訊測試軟件:

　　用戶收到產品后，可以聯系銷售人員，并提供QQ號碼或者郵箱用來接收WAYJUN Test測試軟件。該測試軟件用于電腦和IBF8產品之間的通訊測試。

　　保修:

　　本產品自售出之日起兩年內，凡用戶遵守貯存、運輸及使用要求，而產品質量低于技術指標的，可以返廠免費維修。因違反操作規定和要求而造成損壞的，需交納器件費用和維修費。
