單輸入單輸出模擬信號隔離變送器
?。―IN11 IBF系列采用光耦隔離技術）
主要特性:
>>精度等級:0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用
>>輔助電源:5V/12V/15V/24VDC（范圍±10%）
>>國際標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>輸出標準信號:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
>>全量程范圍內極高的線性度（非線性度<0.2%）

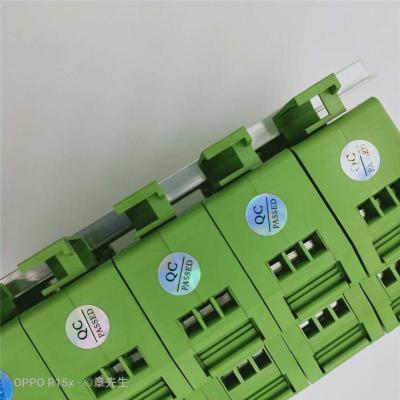

>>標準DIN35 導軌式安裝
>>具有較強的抗電磁干擾和高頻信號干擾能力
應用:
>>模擬信號數據隔離、采集和變換
>>隔離4-20mA或0-20mA信號傳輸
>>工業現場信號隔離及變換
>>信號長線無失真?zhèn)鬏?/p>
>>儀器儀表信號收發
>>電力監控、醫療設備隔離
>>變頻器信號隔離采集
>>PLC/FA 電機信號隔離控制
>>非電量信號變送
產品選型表:

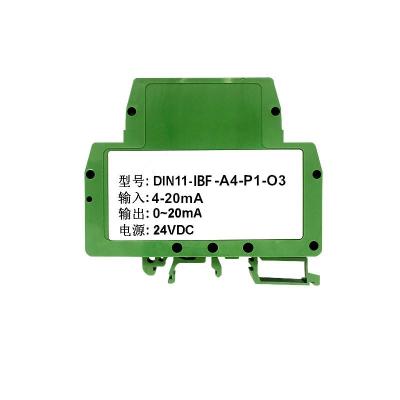

DIN11 IBF - U(A)□ - P□ - O□
| 輸入信號 | 供電電源 | 輸出信號 |
| 電壓 | 代碼 | 電流 | 代碼 | Power | 代碼 | 電流 | 代碼 | 電壓 | 代碼 |
| 0-5V | U1 | 0-1mA | A1 | 24VDC | P1 | 0-20ma | O2 | 0~5V | O4 |
| 0-10V | U2 | 0-10mA | A2 | 12VDC | P2 | 4-20ma | O1 | 0-10V | O5 |
| 0-75mV | U3 | 0-20ma | A3 | 5VDC | P3 | 用戶自定義 | Oz | 1-5V | O6 |
| 0-2.5 | U4 | 4-20mA | A4 | 15VDC | P4 | | | | |
| 用戶自定義 | Uz | 用戶自定義 | Az | | | | | | |
選型舉例:
例1:輸入信號:0-10V 供電電源:24V 輸出信號:4-20ma 型號:DIN11-IBF-U2-P1-O1
例2:輸入信號:0-10V 供電電源:12V 輸出信號:0-10V 型號:DIN11-IBF-U 2-P2-O2
例3:輸入信號:0-3V 供電電源:24V 輸出信號:4-20ma 型號:DIN11-IBF-Uz-P1-O1（Uz:0-3V）
產品最大絕對額定值:
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature （存貯溫度）:+150℃
Lead Temperature （焊接溫度）:+300℃（10秒）
電源電壓范圍:±10%Vin
注意:如果超出上述范圍，產品可能會引起永久性損壞。
