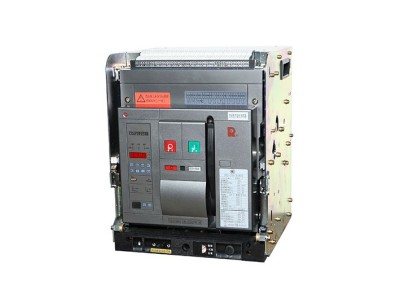

常熟開關CW3-4000安萬能式斷路器CW3系列智能型萬能式斷路器主要安裝在低壓配電柜中作主開關，用于控制和保護配電網絡。其技術性能達到了國際上同類產品九十年代先進水平。符合IEC947-2、GB14048.2《低壓斷路器》標準。本條信息由樂清市邁創電氣有限公司發布CW3-4000M/3600A抽屜式斷路器接線 CW3-4000M/3P固定式斷路器圖片 CW3常熟開關柜型號選型CW3-4000M三相斷路器定做

　　常熟開關CW3智能控制器型號選型

　　CW3-1600M/H型3P/4P固定式/抽屜式電流:200A,400A,630A,800A,1000A,1250A,1600A

　　CW3-2000M/H型3P/4P固定式/抽屜式電流:630A,800A,1000A,1250A,1600A,2000A

　　CW3-2500M/H型3P/4P固定式/抽屜式電流:1250A,1600A,2000A，2500A

　　CW3-4000M/H型3P/4P固定式/抽屜式電流:2000A,2500A,2900A,3200A,3600A,4000A

　　CW3-6300M/H型3P/4P固定式/抽屜式電流:4000A,5000A,6300A

　　常見的故障處理方法，有以下幾種:

　　01 欠壓脫扣器的噪聲

　　欠壓脫扣器工作一段時間后常會產生異常噪聲，輕則擾入，重則燒毀線圈，所以要定期清除鐵芯工作表面的油污和塵埃，發現短路環斷裂的要更換。還應調整欠壓脫扣器的彈簧拉力，至鐵芯和銜鐵氣隙符合要求為止。

　　02 微型電機的燒毀

　　行程開關故障，會造成電動操作機構中的微型電動機燒毀。如當需要用電動操作機構閉合斷路器時，按下合閘按鈕，電動機的供電回路接通，電動機旋轉，在完成機構儲能或合閘后，應由行程開關斷開微型電動機的供電回路，但由于行程開關的故障無法斷開，將使電動機長時間運轉過熱而燒毀。

　　03 絕緣不良造成的短路

　　斷路器經長期使用絕緣性能會逐漸變差，若平時維護不當，絕緣零件表面灰塵堆積，潮氣侵蝕，會促使絕緣加速老化，有可能在配電運行中或切斷短路電流時引起相間或相對地的短路。所以要保持絕緣表面的清潔，防止絕緣性能變壞，以延長斷路器的使用壽命。

　　常熟開關智能型萬能式斷路器常熟開關制造有限公司集萬能式斷路器、塑殼斷路器開發經驗而全新推出的國內首創高分?jǐn)嘞蘖餍腿f能式斷路器，產品尺寸小、分?jǐn)嗄芰Ω?、功能豐富、保護齊全，其性能指標達到國際先進水平。漏電斷路器在選用上與一般塑殼斷路器和小型斷路器在選用上有許多相同之處，比如額定電壓應大于或等于線路的額定電壓；過電流脫扣器額定電流必須和線路或?qū)嶋H負載的電流和特性相適應；按線路負載電流選用額定電流；漏電斷路器的極限通斷能力應大于或等于線路最大短路電流等。

　　剩余漏電斷路器的選用，主要考慮按保護對象及按負載特點選用漏電斷路器。第一種按保護對象來選用漏電斷路器，主要分保護人身安全和預防火災兩種對象。

　　人或家畜常因觸電造成不應有的傷亡。為了保護人身避免有致命危險的觸電事故，應使用漏電電流動作保護器進行保護。人體觸電的安全電流值與觸電時間有關。觸電的方式有兩類。其一是人體直接接觸了帶電的外露導電部分，若人立于地面，電流就從人體與導電體接觸處，經過人體并通過心臟再流經腳底后流入地內。心臟受電的刺激而出現顫動，當達到一定極限時，人就會因觸電而死亡。例如，人們常使用的廚房、浴室等家用電器，這類電器一般沒有可靠而安全的接地措施，人體觸電的危險性是很大的。其二為間接式觸電，例如安裝在地面上的工業電動機，電機的外殼都與接地線相連。當電動機內部繞組與外殼間絕緣損壞而漏電時，其漏電電流由外殼經接地線注入地下，再流回電源中性點。當人體接觸到電動機外殼時，只有部分漏電電流經人體注入地面，所以這兩種漏電電流保護方式，漏電保護開關的漏電動作值應是不同的。 多數國家選擇30mA作為安全極限，即對用于直接接觸保護方式的開關，選用漏電動作電流值在30mA及以下（潮濕場所取低值），而用于間接接觸保護方式的開關，選用的漏電動作電流值就較大。

　　當線路漏電電流超過一定值時，可能引起電氣火災時，漏電斷路器應能自動切斷電路。在實際應用中，一般選用100-500mA等級的漏電斷路器。為了避免不必要的動作，較少采用100mA等級以下的品種。對于通風不良，容易起火的建筑以及放有易燃品的地方，漏電斷路器的動作電流要選得小些，如100mA等級。

　　第二種按負載特點選用漏電斷路器，負載特性主要分為電動機、一般照明、電熱設備三種。

　　以電動機為負載的電路應選電動機保護用的（D型）漏電斷路器。根據電動機負載的種類確定其形式和規格選擇時，應注意電動機起動電流，熱特性和漏電斷路器之間的協調，必須使其過電流保護特性適應電動機的起動特性。按電動機的種類確定工作電流，選取額定電壓、額定電流和極數與此相適應的漏電斷路器。例如，額定電壓為380V，功率為10千瓦的三相電動機，應選用額定電壓為380V、額定電流為20安的三極漏電斷路器。單相電動機則應選用額定的電流為50安的二極漏電斷路器。

　　以照明電器為負載的電路，應選用配電保護用（C型）漏電斷路器。通常分支電路選用三相四極漏電斷路器；終端電路選用單相二極漏電斷路器，并且按工作電流的大小選擇相應規格的漏電斷路器。根據線路的泄漏電流情況，確定漏電斷路器的額定漏電動作電流。一般情況下，干線支路的漏電電流要比分支路的大，分支電路和漏電電流要比終端電路的大。因此，前級的漏電動作電流值應盡可能靠近后級各支路上漏電斷路的漏電動作電流值之和。

　　電爐、電熨頭號、電熱器、電熱水器、電磁灶等均屬電熱設備。這類負載的特點是工作電流隨溫度升高而降低，但漏電電流則隨溫度長高而增大。如電爐在冷態時的絕緣電阻可大于100M，但加熱至300℃時，只有2-3M。因此，對電熱負載應按冷態時電流選擇斷路器殼架電流，熱態時的漏電狀態選擇額定漏電動作電流值。

　　漏電斷路器使用注意事項

　　1.漏電斷路器在出現漏電時，其保護是通過動作機構來使開關斷開的，而動作機構的信號來源從電路電源取得，所以用戶應按說明書的要求接好電源，不得出現接觸或漏接的現象。

　　2.漏電斷路器的保護功能發揮作用是有一定條件的，過載、短路、漏電保護均有一定的量指標要求，也就是說達不到規定的電流值或剩余動作電流值開關是不會動作的，這些項目在制造廠中是采用專用設備進行調試和檢測的。有些用戶直接將電源端短路或是將電源線接于潮濕的地面來檢測產品是否合格，是錯誤的檢測方法，一是這種作法本身有很大的危險性，容易出事故，二是試驗電流無法確定。如果用戶選用的是正規品牌，且已通過國家強制認證（如CCEE認證、CCC認證等）的產品質量是可以得到保障的，如沒有專用設備，一般不用使用一些不規范方法去測試，通過試驗按扭既可判斷產品是否正常。

　　3.現在市場上流通的產品大部分為電子式結構的產品，按照國家有關標準的規定，產品在閉合狀態進行工頻耐壓或絕緣電阻測試時，應將電子部件（線路板）斷開，否則會因高壓而損壞產品的漏電保護功能，典型的現象為進線端加上電源后，斷路器不能合閘。

　　4.漏電斷路器進線方向有嚴格的要求，用戶必須按照說明書的要求安裝、接線，任何情況下不得采用下進線，否則當線路出現故障時會損壞開關，甚至?xí)斐扇恕⒇敭a(chǎn)損失。電子式漏電斷路器的電源側和負載側反接，會造成漏電動作后電子元器件持續通電，以致燒毀。純電磁式漏電斷路器雖沒有上述問題，但若四極漏電斷路器反接時沒將零線接零相，試驗電阻有可能燒毀。

　　5.漏電斷路器對同時接觸被保護電路兩線引起的觸電危險不能進行安全保護。用戶在選型和使用時特別注意一點。

　　6.電子式漏電斷路器的電子放大部分和電源部分設計時都有一定標準，若工作電壓接錯，很有可能會擊穿或燒毀元器件。純電磁式漏電斷路器的試驗按鈕回路的工作電壓不可接錯，否則，試驗按鈕回路有可能失效，或試驗電阻有可能燒毀。
