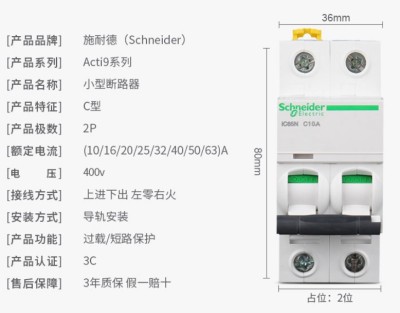

　　施耐德2P25安小型斷路器IC65N-C25A本條信息由樂清市邁創電氣有限公司發布 230V施耐德小型斷路器IC65N-C25A/2P

　　施耐德小型斷路器適用于交流50/60Hz額定電壓230/400V，額定電流至63A線路的過載和短路保護之用，也可以在正常情況下作為線路的不頻繁操作轉換之用。小型斷路器主要用于工業、商業、高層和民用住宅等各種場所。

　　斷路器的型號

　　目前家庭使用DZ系列的空氣開關（帶漏電保護的小型斷路器）常見的有以下型號/規格:C16A、C25A、C32A、C40A、C50A、C60A、C80A、C100A、C120A等規格，其中C表示脫扣電流，即起跳電流，例如C32表示起跳電流為32安，一般安裝6500W熱水器要用C32，安裝7500W、8500W熱水器要用C40的空開。

　　工業上常見的型號有:動力電路用DW和DZ型分20A，32A，50A，63A，80A，100A，125A，160A，250A，400A，600A，800A，1000A（單位A）。

　　空氣開關型號:D代表動力，C代表照明。

　　iC65N-1P:C1A、C2A、C4A、C6A、C10A、C16A、C20A、C25A、C32A、C40A、C50A、C63A

　　iC65N-2P:C1A、C2A、C4A、C6A、C10A、C16A、C20A、C25A、C32A、C40A、C50A、C63A

　　iC65N-3P:C1A、C2A、C4A、C6A、C10A、C16A、C20A、C25A、C32A、C40A、C50A、C63A

　　iC65N-4P:C1A、C2A、C4A、C6A、C10A、C16A、C20A、C25A、C32A、C40A、C50A、C63A

　　iC65N-1P:D1A、D2A、D4A、D6A、D10A、D16A、D20A、D25A、D32A、D40A、D50A、D63A

　　iC65N-2P:D1A、D2A、D4A、D6A、D10A、D16A、D20A、D25A、D32A、D40A、D50A、D63A

　　iC65N-3P:D1A、D2A、D4A、D6A、D10A、D16A、D20A、D25A、D32A、D40A、D50A、D63A

　　iC65N-4P:D1A、D2A、D4A、D6A、D10A、D16A、D20A、D25A、D32A、D40A、D50A、D63A

　　小型斷路器參數

　　1、額定工作電壓（Ue）:AC、230V/400V（1P）、400V（2P，3P，4P）。

　　2、額定絕緣電壓（Ui）:600V。

　　3、額定沖擊耐受電壓(Uimp):、4KV、。

　　4、額定電流（In）:1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A、。

　　5、額定短路分?jǐn)嗄芰Γ↖cn）:6A-40A:6000A，50A-63A:4500A。

　　6、運行短路分?jǐn)嗄芰Γ↖cs）:6A-40A:6000A，50A-63A:4500A。

　　7、極數:a.單極（1P）；b.二極（2P）；c.三極（3P）；d.四極（4P）。

　　8、瞬時脫扣類型:a.C型（5ln-10ln）；b.D型（10ln-16ln）。

　　9、基準環境溫度:30℃。

　　10、柵格距離:6A-40A:50mm，50A-63A:45、mm。

　　11、外殼防護等級:IP20。

　　12、壽命:a.電氣壽命:不低于4000次；b.機械壽命:不低于20000次。

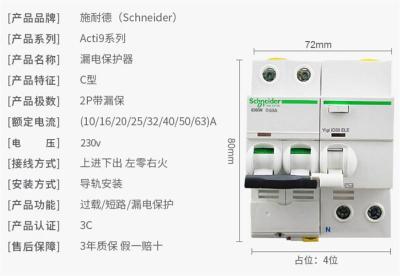

　　全系列產品可拼裝剩余電流動作保護附件，實現A/AC類剩余電流動作保護功能，額定剩余動作電流包括30mA，100mA，100mA延時，300mA和300mA延時型。

　　性能描述

　　具豐富的產品系列，根據分?jǐn)嗄芰Φ牟煌?，C65N，C65H，C65L的分?jǐn)嗄芰Ω采w了6~15KA的范圍，額定電C65微型斷路器流1～63A，具B/C/D型脫扣曲線。

　　可拼裝豐富的電氣附件、機械附件，實現功能的極大擴充和操作的便利。

　　優勢

　　C65系列小型斷路器作為一種具有突破性意義的模數化產品誕生以來，經過不斷的拓展完善，始終領先于市場，已經成為世界低壓終端配電產品的典范。

　　應用范圍

　　可廣泛應用于工業、商業及民用低壓終端配電的需要。

　　操作方法:

　　本視頻介紹了iC65小型斷路器漏電附件選型步驟。通過介紹斷路器剩余電流動作保護附件類型、額定剩余動作電流，指導客戶填寫iC65斷路器選型表、查詢斷路器漏電附件訂貨號。

　　低壓斷路器的主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。當電路過載時，熱脫扣器的熱元件發熱使雙金屬片上彎曲，推動自由脫扣機構動作。當電路欠電壓時，欠電壓脫扣器的銜鐵釋放。也使自由脫扣機構動作。分勵脫扣器則作為遠距離控制用，在正常工作時，其線圈是斷電的，在需要距離控制時，按下起動按鈕，使線圈通電，銜鐵帶動自由脫扣機構動作，使主觸點斷開。

　　現在有電子型的，使用互感器采集各相電流大小，與設定值比較，當電流異常時微處理器發出信號，使電子脫扣器帶動操作機構動作。

　　?施耐德斷路器型號大全

　　1、微型斷路器AcTI9（取代M9）:IC65、C65小型直流斷路器、C60、IDPN、C120、NG125、DPN、INT125系列隔離開關。

　　IC65為C65的升級產品，IDPN為DPN的升級替代產品。

　　E9（Easy9）:EA9AN、EA9AH、EA9A45、EA9A65、EA9A47、EA9A67、EA9D隔離開關（關合，隔離）.

　　Osmart系列:C32N、C65H、K系列.

　　選型的參數:分?jǐn)嗄芰?、脫扣曲線、額定電流、極數。分?jǐn)嗄芰?是指斷路器安全切斷故障電流的能力.

　　2、塑殼斷路器EZD、NSE、CVS、NS、NSX、Osmart塑殼（NSC、Powerpact塑殼斷路器）EZD:

　　額定工作電流:15A~630A，

　　一款經濟型斷路器,一般用于民用建設.

　　NSE:

　　額定工作電流:100A~630A,

　　目前已停產,

　　CVS為代替型號。

　　NS:

　　額定工作電流:16~1600A,

　　性能完善，一般用于變壓器、發電機供電系統的保護,

　　NSX:

　　額定工作電流:100A~630A,

　　目前最常用的一款塑殼斷路器。

　　Osmart塑殼:

　　1）NSC塑殼斷路器:

　　額定工作電流:15A~630A用于各種工業設備保護。

　　2）Powerpact塑殼斷路器:

　　H型、J型、D型,

　　額定工作電流:15A~600A,

　　用于電氣系統過載和短路保護,

　　3、框架斷路器框架斷路器具有高限流功能，一般用于大容量負荷回路上，MT、MTE、MVS、NT和NW。

　　MT:

　　額定工作電流:630~6300A

　　七種分?jǐn)囝愋?

　　MTE:

　　額定工作電流:400~4000A

　　三種分?jǐn)嗄芰?

　　目前已經停產（停產一年多了）,

　　MVS為升級替代產品,

　　NT:額定工作電流630~1600A

　　NW:額定工作電流:4000~6300A

　　船用和風電專用兩大類。

　　斷路器是指能夠關合、承載和開斷正?；芈窏l件下的電流并能關合、在規定的時間內承載和開斷異常回路條件下的電流的開關裝置。斷路器按其使用范圍分為高壓斷路器與低壓斷路器，高低壓界線劃分比較模糊，一般將3kV以上的稱為高壓電器。

　　斷路器可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。而且在分?jǐn)喙收想娏骱笠话悴恍枰兏悴考?。目前，已獲得了廣泛的應用。

　　斷路器的參數額定工作電壓（Ue）:這是斷路器在正常（不間斷的）的情況下工作的電壓。

　　額定電流（In）:配有專門的過電流脫扣繼電器的斷路器在制造廠家規定的環境溫度下所能無限承受的最大電流值，不會超過電流承受部件規定的溫度限值。

　　短路繼電器脫扣電流整定值（Im）:短路脫扣繼電器（瞬時或短延時）用于高故障電流值出現時，使斷路器快速跳閘，其跳閘極限Im。

　　額定短路分?jǐn)嗄芰Γ↖cu或Icn）:斷路器的額定短路分?jǐn)嚯娏魇菙嗦菲髂軌蚍謹喽槐粨p害的最高（預期的）電流值。標準中提供的電流值為故障電流交流分量的均方根值，計算標準值時直流暫態分量（總在最壞的情況短路下出現）假定為零。工業用斷路器額定值（Icu）和家用斷路器額定值（Icn）通常以kA均方根值的形式給出。

　　短路分?jǐn)嗄芰Γ↖cs）:斷路器的額定分?jǐn)嗄芰Ψ譃轭~定極限短路分?jǐn)嗄芰皖~定運行短路分?jǐn)嗄芰煞N。

　　斷路器的工作原理當短路時，大電流（一般10至12倍）產生的磁場克服反力彈簧，脫扣器拉動操作機構動作，開關瞬時跳閘。

　　當過載時，電流變大，發熱量加劇，雙金屬片變形到一定程度推動機構動作（電流越大，動作時間越短）。
