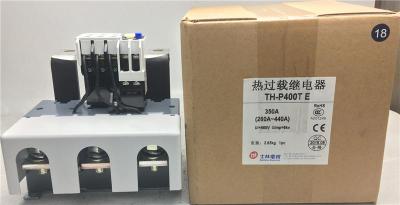

shihlin士林熱過載繼電器TH-P400T假一罰十,全新原裝正品士林Shihlin熱過載繼電器TH-P400PP,士林欠相溫度熱過載繼電器過熱載保護TH-P400TPP/TH-P20E TH-P60E臺灣士林電機熱過繼電器TH-P400T熱繼電器的工作原理是電流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的過載保護。熱繼電器作為電動機的過載保護元件，以其體積小，結構簡單、成本低等優點在生產中得到了廣泛應用。

　　調試環境以及接線、調試方法客戶選配電機為3.0KW/50Hz/380V選用變頻器型號為SS0433.7K，制動電阻300W/250ohm。

　　變頻器AVI/GND端子提供與數控系統速度模擬量，AVI接數控系統模擬量接口正信號，GND接負信號，信號為0-10V模擬電壓信號，控制主軸轉速。M0/M1/GND 為變頻器的正轉/反轉信號端子，通常由數控系統發出正轉信號FWD或者反轉REV，來驅動中間繼電器，中間繼電器的常開接點接入變頻器M0/GND或者M1/GND，從而控制變頻器的正反轉。

　　在參數調整過程中，需要注意:

　　1．P00 參數為選擇主頻率輸入設定來源，設置為模擬信號 0-10V 輸入（1）。

　　2．P01 參數為運轉信號來源設定，設置為外部端子信號控制（2）。

　　3．P03 最高操作頻率選擇，對應于模擬信號 10V 輸入時變頻器的輸出頻率，由于是在 0-3500rpm 范圍內調速，將機械減速比這算進去以后，此參數需要設置為 184HZ 。4．P04 和P05按照電機銘牌設置，P04=50Hz，P05=380V。

　　5．P10 和P11為加速時間和減速時間，根據客戶的要求，P10=5S，P11=5S。

　　6．P105 為控制方式的選擇，需要選擇矢量控制，P105=1。

　　特別需要注意,由于矢量控制需要提供電機參數（阻抗）,變頻器提供電機參數自整定功能P103，選擇P103=2，通過面板運行鍵，變頻器會自動運行。自動運行過程中，除了計算出電機參數以外，還能夠檢測出空載電流，這幾個參數對于矢量控制能夠表現出較高的性能非常重要，這個過程會持續十幾秒鐘時間。在執行自整定功能前，一定要確認電機側是否沒有任何連接，包括減速皮帶。

　　四．調試結果

　　在恒轉矩輸出的頻率段 0-50Hz）矢量控制的空載電流幾乎只有VF控制的一半，負載時電流也比VF小一些。而且負載切削時，VF控制在初期有很明顯的速度下降，而且空載速度和負載速度有比較大的差值。而相對于矢量控制，主軸轉速初期雖然也會有下降，但是下降值較小，并且速度會很快回升，最終空載速度和負載速度相差不是很明顯。經過上面的調試，相比較原來的VF控制，性能有了很大的改善，無論從空載電流，低速力矩，還是速度的變化，效果都是非常明顯的，完全能夠滿足數控機床的需求。

　　士林變頻器特點:

　　1．體積小，屬于迷你型產品，占用控制柜空間較小。

　　2．控制方式為正弦波SPWM（提供無速度反饋矢量控制），控制性能較以前的VF控制方式有很大性能上的改善，特別是在低速轉矩上滿足機床主軸的需求，5HZ時起動轉矩能夠達到150[%]以上。

　　3．載波頻率范圍0-15KHz，減小電機的電磁噪音。

　　4．提供標準的0-10V模擬量接口（輸入阻抗47Kohm，輸出阻抗250Kohm），能夠與大多數數控系統接口兼容，通用性強。

　　5．過負載能力強，150[%] 以上額定輸出電流超過一分鐘。

　　6．提供多功能的輸出端子信號，例如零速信號，運轉中信號，速度到達信號，故障指示，滿足系統對于主軸速度狀態的監控。

　　7．自動轉矩補償，滿足機床主軸在低速情況下的加工需求。

　　8．提供三組異常紀錄，供維修人員從側面了解機床主軸實際的運行狀況。

　　9．電機參數自動整定功能，在線識別電機參數，保證系統的穩定性和精確性。

　　士林熱過載繼電器TH-P09PP

　　士林熱過載繼電器TH-P12

　　士林熱過載繼電器TH-P12PP

　　士林熱過載繼電器TH-P20

　　士林熱過載繼電器TH-P20PP

　　士林熱過載繼電器TH-P20TA

　　士林熱過載繼電器TH-P20TAPP

　　士林熱過載繼電器TH-P60

　　士林熱過載繼電器TH-P60PP

　　士林熱過載繼電器TH-P60TA

　　士林熱過載繼電器TH-P60TAPP

　　士林熱過載繼電器TH-P120

　　士林熱過載繼電器TH-P120TA

　　士林熱過載繼電器TH-P220T

　　士林熱過載繼電器TH-P200TPP

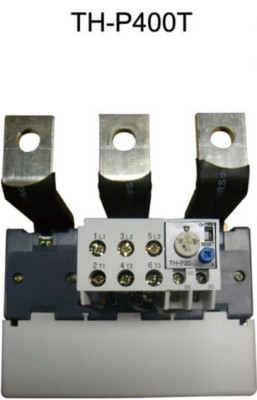

　　士林熱過載繼電器TH-P400T

　　士林熱過載繼電器TH-P400TPP

　　士林熱過載繼電器TH-P220CT

　　士林熱過載繼電器TH-P220CTPP

　　士林熱過載繼電器TH-P400CT

　　士林熱過載繼電器TH-P400CTPP

　　士林熱過載繼電器TH-P600CT

　　士林熱過載繼電器TH-P600CTPP

　　用于電動機或其它電氣設備、電氣線路的過載保護的保護電器叫熱繼電器。

　　1）熱繼電器的工作原理是由流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的過載保護。

　　2）熱繼電器由發熱元件、雙金屬片、觸點及一套傳動和調整機構組成。發熱元件是一段阻值不大的電阻絲，串接在被保護電動機的主電路中。雙金屬片由兩種不同熱膨脹系數的金屬片輾壓而成。下圖中所示的雙金屬片下層一片的熱膨脹系數大，上層的小。當電動機過載時，通過發熱元件的電流超過整定電流，雙金屬片受熱向上彎曲脫離扣板，使常閉觸點斷開。由于常閉觸點是接在電動機的控制電路中的，它的斷開會使得與其相接的接觸器線圈斷電，從而接觸器主觸點斷開，電動機的主電路斷電，實現了過載保護。

　　3）熱繼電器動作后，雙金屬片經過一段時間冷卻，按下復位按鈕即可復位。

　　4）有些型號的熱繼電器還具有斷相保護功能。熱繼電器的斷相保護功能是由內、外推桿組成的差動放大機構提供的。以往每當提及電器制造業都想到浙江樂清市邁創電氣有限公司 供應低壓電工電氣:智能框架開關柜，塑殼斷路器開關，交流接觸器，熱繼電器，電機啟動器，雙電源自動轉換開關，熔斷器、互感器、調壓器、穩壓器、刀開關、隔離開關、行程開關、線圈、電磁鐵、信號燈、按鈕、端子、硅整流器、電力金具、通信設備、儀器儀表、建筑電器、電線電纜等各類電器產品的配件。
