UA95-30-11切換電容接觸器產品說明

　　ABB切換電容交流接觸器UA30-30-10用于交流50Hz或60Hz，額定絕 緣電壓為690-1000V，在AC-3使用類別下額定工作電壓為380V時的額定工作電流為9A-400A。?

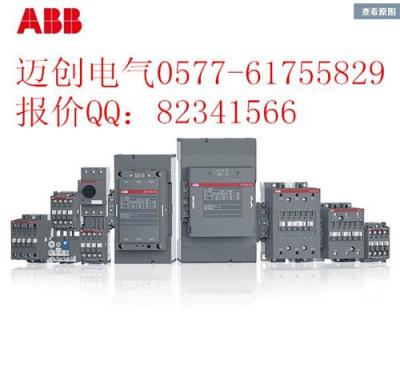

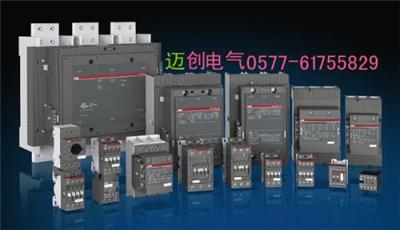

　　ABB交流接觸器UA30-30-10主要供遠距離接通及分?jǐn)嚯娐分?，適用于控制交流電動機的起動、停止及反轉。UA95-30-11切換電容接觸器圖片

　　適用范圍

　　ABB UA切換電容接觸器適用于交流50Hz、額定工作電壓至380V電力線路中，供低壓無功功率補償設備投入或切除低壓并聯電容器之用。接觸器帶有抑制涌流裝置。

　　能有效地減少合閘涌流對電容器的沖擊。

　　工作原理

　　當控制回路通電后，接觸器吸合，串入限流電阻線的上主觸頭先于下阻觸頭接通，從而達到抑制涌流作用，完成后瞬間斷開復位，其間下主觸頭進入正常工作，而斷開回路時則由

　　下主觸頭完成，各司其職，因限流電阻瞬間接入，所以不會造成長期的電力浪費和燒損。

　　結構特點

　　1、接觸器為防護式，動作結構為直動式，觸頭為雙斷點，具有體積小，重量輕、功耗低、壽命長、安全可靠等特點；

　　2、接觸器可組成機械可逆聯鎖磁力起動器，星三角減壓起動器，還可根據用戶選用增加輔助觸頭組、空氣延時頭等組合多種派生系列產品。?

　　安裝是使用及維護

　　1、安裝前應檢查有關的技術數據(如額定電壓、電流、操作頻率等是否符合要求)。

　　2、安裝時，應該按規定條件安裝，接觸器線圈的接線端子A1符合應朝上方，符合人的視覺習慣。

　　3、對有金屬安裝底板的接觸器要妥善接地。

　　4、接線端螺釘應擰緊，檢查接線正確無誤后，應在主觸頭不帶電情況下，先使吸引線圈通電分合數次，試驗動作可靠后，才能投入使用。

　　5、使用時如發現有不正常噪音，可能是鐵芯極面上有污物，請擦凈極面。

　　6、使用中，應定期檢查產品各部件，要求可動部位不卡住，緊固件無松脫，零部件如有損壞，應及時更換。

　　ABB直流接觸器電壓:110V，220V，440V，660V等檔次, 電流為25A，40A，60A，100A，250A，400A，600A

　　ABB交流接觸器電壓:127V，220V，380V，500V 等檔次，電流為5A，10A，20A，40A，60A，100A，150A，250A，400A，600A。

　　產品結構:

　　切換電容接觸器主要由電磁系統、觸點系統、滅弧系統及其它部分組成。

　?、匐姶畔到y(tǒng):電磁系統包括電磁線圈和鐵心，是接觸器的重要組成部分，依靠它帶動觸點的閉合與斷開。

　?、谟|點系統:觸點是接觸器的執行部分，包括主觸點和輔助觸點。主觸點的作用是接通和分?jǐn)嘀骰芈?，控制較大的電流，而輔助觸點是在控制回路中，以滿足各種控制方式的要求。

　?、蹨缁∠到y(tǒng):滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電弧對觸點的損傷。為了迅速熄滅斷開時的電弧，通常接觸器都裝有滅弧裝置，一般采用半封式縱縫陶土滅弧罩，并配有強磁吹弧回路。

　?、芷渌糠?有絕緣外殼、彈簧、短路環、傳動機構等。

　　工作原理:

　　當接觸器電磁線圈不通電時，彈簧的反作用力和銜鐵芯的自重使主觸點保持?jǐn)嚅_(kāi)位置。當電磁線圈通過控制回路接通控制電壓(一般為額定電壓)時，電磁力克服彈簧的反作用力將銜鐵吸向靜鐵心，帶動主觸點閉合，接通電路，輔助接點隨之動作。

　　供應ABB系列切換電容器接觸器UCJX7系列UCJX7-16-30-10RA

　　工業用途

　　切換電容接觸器是一種自動化的控制電器。接觸器主要用于頻繁接通或分?jǐn)嘟?、直流電路，具有控制容量大，可遠距離操作，配合繼電器可以實現定時操作，聯鎖控制，各種定量控制和失壓及欠壓保護，廣泛應用于自動控制電路，其主要控制對象是電動機，也可用于控制其它電力負載，如電熱器、照明、電焊機、電容器組等。

　　A系列接觸器還具有寬廣的范圍，從A9~A300，AF09~AF2050，其額定工作電流從9安至2050安，滿足了用戶的較大需求。AF接觸器還具有超寬的線圈工作電壓范圍，其線圈可以交、直流通用。A系列接觸器有三極和四極、有交流和直流控制線圈，還有廣泛的附件。包括:過載繼電器、輔助觸頭組、浪涌抑制器、機械聯鎖和各類型的安裝連接套件等等。

　　UA16-30-10R切換電容接觸器

　　UA26-30-10R切換電容接觸器

　　UA30-30-10R切換電容接觸器

　　UA50-30-00R切換電容接觸器

　　UA63-30-00R切換電容接觸器

　　UA75-30-00R切換電容接觸器

　　UA110-30-11切換電容接觸器

　　UCJX7-16-30-10R切換電容接觸器

　　UCJX7-26-30-10R切換電容接觸器

　　UCJX7-30-30-10R切換電容接觸器

　　UCJX7-50-30-00R切換電容接觸器

　　UCJX7-63-30-00R切換電容接觸器

　　UCJX7-75-30-00R切換電容接觸器

　　UCJX7-26-30-10切換接觸器

　　UCJX7-30-30-10切換接觸器

　　UCJX7-50-30-00切換接觸器

　　UCJX7-63-30-00切換接觸器

　　UCJX7-75-30-00切換接觸器

　　UCJX7-95-30-11切換接觸器

　　UCJX7-16-30-10R UA-16-30-10R

　　UCJX7-26-30-10R UA-26-30-10R

　　UCJX7-30-30-10R UA-30-30-10R

　　UCJX7-50-30-10R UA-50-30-10R

　　UCJX7-63-30-00R UA-63-30-00R

　　UCJX7-75-30-00R UA-75-30-00R

　　UA16-30-10R切換電容接觸器

　　UA26-30-10R切換電容接觸器

　　UA30-30-10R切換電容接觸器

　　UA50-30-00R切換電容接觸器

　　UA63-30-00R切換電容接觸器

　　UA75-30-00R切換電容接觸器

　　UA110-30-11切換電容接觸器
