CJX2(LC1) 系列交流接觸器（以下簡稱接觸器）主要用于交流50Hz（或60Hz），電壓至660V，電流至95A的電路中，供遠距離接通和分?jǐn)嚯娐?、頻繁地起動和控制交流電動機之用，并可與適當?shù)臒崂^電器組成電磁起動器以保護可能發生操作過負荷的電路。
產品說明
交流接觸器是一種主觸點常開的、三極的、以空氣作滅弧介質的電磁式交流接觸器。其組成部分包括:線圈、短路環、靜鐵芯、動鐵芯、動觸頭、靜觸頭、輔助常開觸頭、輔助常閉觸頭、壓力彈簧片、反作用彈簧、緩沖彈簧、滅弧罩等原件組成電磁系統:它包括線圈、靜鐵心和動鐵心（又稱銜鐵）。
觸點系統:它包括主觸點和輔助觸點。主觸點允許通過較大的電流，起接通和切斷主電路的作用，通常以主觸點允許通過的最大電流（即額定電流）作為接觸器的技術參數之一。輔助觸點只允許通過較小的電流，使用時一般接在控制電路中。交流接觸器的主觸點一般為常開觸頭，輔助觸頭有常開的也有常閉的。額定電流較小的接觸器，具有四個輔助觸點；額定電流較大的，具有六個輔助觸點。CJ10-20型接觸器的三個主觸點是常開的；它有四個輔助觸點，二個常開，二個常閉。所謂常開、常閉是指電磁系統未通電動作前觸頭的狀態，即常開觸頭是指線圈未通電時，其動、靜觸頭是處于斷開狀態，線圈通電后就閉合，所以常開觸頭又稱動合觸頭常閉觸頭是指線圈未通電時，其動、靜觸頭是閉合的:．而線圈通電后，則斷開，所以常閉觸頭又稱動斷觸頭。滅弧裝置滅弧裝置的使用是迅速切斷主觸點開斷時的電弧，可以看作是一個很大的電流，如不迅速切斷，將發生主觸點燒毛、熔焊等現象，因此交流接觸器一般都有滅弧裝置。對于容量較大的交流接觸器，常采用滅弧柵災弧。交流接觸器的工作原理結構如右圖所示，當線圈通電時，鐵芯被磁化，吸引銜鐵向下運動，使得常閉觸頭斷開，常開觸頭閉合。當線圈斷電時，磁力消失，在反力彈簧的作用下，銜鐵回到原來位置，即使觸頭恢復到原來狀態。
注意事項編輯
1.周圍空氣溫度為:-5℃~+40℃，24小時內其平均值不超過+35℃。
2.海拔:不超過2000m。
3.大氣條件:在+40℃時大氣相對溫度不超過50%，在較低溫度下可以比較高的相對濕度，最濕月的平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%。并考慮因溫度變化發生在產品上凝露。
4.污染等級:3級。
5.安裝類別:Ⅲ類。
6.安裝條件:安裝面與垂直面傾斜度不超過±5°
7.沖擊振動:產品應安裝和使用在無顯著搖動、沖擊和振動的地方。
8.安裝方式:接觸器除用螺釘安裝外，還可用35mm，型標準卡軌安裝。交流操作40-95可用35 mm或75mm卡軌安裝。
結構特征:
1、接觸器為防護式，動作結構為直動式，觸頭為雙斷點，具有體積小，重量輕、功耗低、壽命長、安全可靠等特點；
2、接觸器可組成機械可逆聯鎖磁力起動器，星三角減壓起動器，還可根據用戶選用增加輔助觸頭組、空氣延時頭等組合多種派生系列產品。
安裝維護
1.安裝前應檢查有關的技術數據。
2.安裝時，應該按規定條件安裝，符合人的視覺習慣。
3.對有金屬安裝底板的接觸器要妥善接地。
4.接線端螺釘應擰緊，檢查接線正確無誤后，應在主觸頭不帶電情況下，先使吸引線圈通電分合數次，試驗動作可靠后，才能投入使用。
5.使用時如發現有不正常噪音，可能是鐵芯極面上有污物，請擦凈極面。
6.使用中，應定期檢查產品各部件，要求可動部位不卡住，緊固件無松脫，零部件如有損壞，應及時更換。
使用接法:
一:一般三相接觸器一共有8個點，三路輸入，三路輸出，還有是控制點兩個。輸出和輸入是對應的，很容易能看出來。如果要加自鎖的話，則還需要從輸出點的一個端子將線接到控制點上面。
二: 首先應該知道交流接觸器的原理。他是用外界電源來加在線圈上，產生電磁場。加電吸合，斷電后接觸點就斷開。知道原理后，你應該弄清楚外加電源的接點，也就是線圈的兩個接點，一般在接觸器的下部，并且各在一邊。其他的幾路輸入和輸出一般在上部，一看就知道。還要注意外加電源的電壓是多少（220V或 380V），一般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理一下線路就可以了。
當線圈通電時,靜鐵芯產生電磁吸力,將動鐵芯吸合,由于觸頭系統是與動鐵芯聯動的,因此動鐵芯帶動三條動觸片同時運行,觸點閉合,從而接通電源。當線圈斷電時,吸力消失, 動鐵芯聯動部分依靠彈簧的反作用力而分離,使主觸頭斷開,切斷電源。

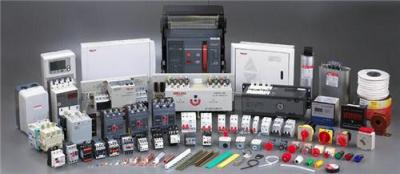

你好，我們是樂清市邁創電氣有限公司專業代理銷售多種知名品牌進口電氣:施耐德，西門子，日本富士，ABB，三菱，臺安，士林，上海人民，常熟開關，正泰/德力西國產等交流接觸器，小型斷路器，塑殼斷路器，熱繼電器智能型開關柜等產品價格優惠，產品齊全。?
CJX2-0910正泰9A交流接觸器
CJX2-1210正泰12A交流接觸器
CJX2-1810正泰18A交流接觸器
CJX2-2510正泰25A交流接觸器
CJX2-3210正泰32A交流接觸器
CJX2-4011正泰40A交流接觸器
CJX2-5011正泰50A交流接觸器
CJX2-6511正泰65A交流接觸器
CJX2-8011正泰80A交流接觸器
CJX2-9511正泰95A交流接觸器
CJ20-10A正泰交流接觸器
CJ20-16A正泰交流接觸器
CJ20-25A正泰交流接觸器
CJ20-40A正泰交流接觸器
CJ20-63A正泰交流接觸器
CJ20-100A正泰交流接觸器
CJ20-160A正泰交流接觸器
CJ20-250A正泰交流接觸器
CJ20-400A正泰交流接觸器
CJ20-630A正泰交流接觸器
CJX1-9正泰交流接觸器
CJX1-12正泰交流接觸器
CJX1-16正泰交流接觸器
CJX1-22正泰交流接觸器
CJX1-32正泰交流接觸器
CJX1-45正泰交流接觸器
CJX1-63正泰交流接觸器
CJX1-75正泰交流接觸器
CJX1-85正泰交流接觸器
CJX1-110正泰交流接觸器
CJX1-140正泰交流接觸器
CJX1-170正泰交流接觸器
CJX1-205正泰交流接觸器
CJ19-2511正泰交流接觸器
CJ19-3211正泰交流接觸器
CJ19-4311正泰交流接觸器
CJ19-6321正泰交流接觸器
CJ19-9521正泰交流接觸器
NC2-115A正泰交流接觸器
NC2-150A正泰交流接觸器
NC2-185A正泰交流接觸器
NC2-225A正泰交流接觸器
NC2-265A正泰交流接觸器
NC2-330A正泰交流接觸器
NC2-400A正泰交流接觸器
NC2-500A正泰交流接觸器
NC2-800A正泰交流接觸器
NC3-9正泰交流接觸器
NC3-12正泰交流接觸器
NC3-16正泰交流接觸器
NC3-25正泰交流接觸器
NC3-30正泰交流接觸器
NC3-37正泰交流接觸器
NC3-45正泰交流接觸器
NC3-65正泰交流接觸器
NC3-85正泰交流接觸器
NC3-105正泰交流接觸器
NC3-170正泰交流接觸器
CJ46-9正泰交流接觸器
CJ46-12正泰交流接觸器
CJ46-16正泰交流接觸器
CJ46-25正泰交流接觸器
CJ46-30正泰交流接觸器
CJ46-37正泰交流接觸器
CJ46-45正泰交流接觸器
CJ46-65正泰交流接觸器
CJ46-85正泰交流接觸器
CJ46-105正泰交流接觸器
CJ46-170正泰交流接觸器
CJT1-10A正泰交流接觸器
CJT1-20A正泰交流接觸器
CJT1-40A正泰交流接觸器
CJT1-60A正泰交流接觸器
CJT1-100A正泰交流接觸器
CJT1-150A正泰交流接觸器
CJ40-63A正泰交流接觸器
CJ40-80A正泰交流接觸器
CJ40-100A正泰交流接觸器
CJ40-125A正泰交流接觸器
CJ40-160A正泰交流接觸器
CJ40-200A正泰交流接觸器
CJ40-250A正泰交流接觸器
CJ40-315A正泰交流接觸器
CJ40-400A正泰交流接觸器
CJ40-500A正泰交流接觸器
CJ40-630A正泰交流接觸器
CJ40-800JA正泰交流接觸器
CJ40-1000JA正泰交流接觸器
NC1-0910正泰交流接觸器
NC1-1210正泰交流接觸器
NC1-1810正泰交流接觸器
NC1-2510正泰交流接觸器
NC1-3210正泰交流接觸器
NC1-4011正泰交流接觸器
NC1-5011正泰交流接觸器
NC1-6511正泰交流接觸器
NC1-8011正泰交流接觸器
NC1-9511正泰交流接觸器
NCH8-20A家用交流接觸器
NCH8-40A家用交流接觸器
NCH8-63A家用交流接觸器
KG316T正泰時控開關
