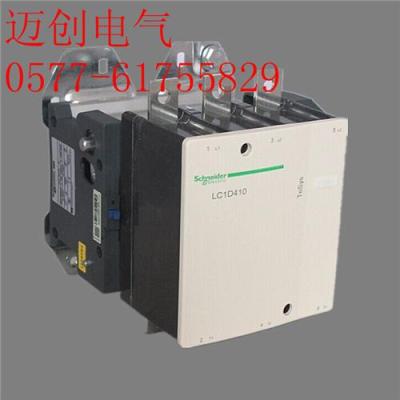

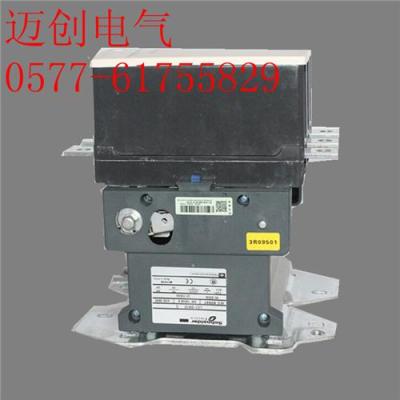

施耐德LC1D410接觸器適用范圍
LC1D施耐德交流接觸器主要用于交流50Hz或60Hz，交流電壓至660V（690V），在AC-3使用類別下工作電壓為380V時，額定工作電流至170A的電路中，供遠距離接通和分斷電路之用，并可與相應規格的熱繼電器組合成磁力起動器以保護可能發生過負荷的電路，接觸器適宜于頻繁地起動和控制交流電動機。
使用及維護
1、接觸器為防護式，動作結構為直動式，觸頭為雙斷點，具有體積小，重量輕、功耗低、壽命長、安全可靠等特點
2、接觸器可組成機械可逆聯鎖磁力起動器，星三角減壓起動器，還可根據用戶選用增
3、安裝前應檢查有關的技術數據（如額定電壓、電流、操作頻率等是否符合要求）。
4、安裝時，應該按規定條件安裝，接觸器線圈的接線端子A1符合應朝上方，符合人的視覺習慣。
5、對有金屬安裝底板的接觸器要妥善接地。
6、接線端螺釘應擰緊，檢查接線正確無誤后，應在主觸頭不帶電情況下，先使吸引線圈通電分合數次，試驗動作可靠后，才能投入使用。
7、使用時如發現有不正常噪音，可能是鐵芯極面上有污物，請擦凈極面。
8、使用中，應定期檢查產品各部件，要求可動部位不卡住，緊固件無松脫，零部件如有損壞，應及時更換。接觸器狹義上是指能頻繁關合、承載和開斷正常電流及規定的過載電流的開斷和關合裝置。它應用于電力、配電與用電。接觸器廣義上是指工業電中利用線圈流過電流產生磁場，使觸頭閉合，以達到控制負載的電器。接觸器由電磁系統（鐵心，靜鐵心，電磁線圈）觸頭系統（常開觸頭和常閉觸頭）和滅弧裝置組成。
基本介紹在電工學上，因為可快速切斷交流與直流主回路和可頻繁地接通與大電流控制（某些型別可達800安培）電路的裝置，所以經常運用于電動機做為控制對象﹐也可用作控制工廠設備﹑電熱器﹑工作母機和各樣電力機組等電力負載，接觸器不僅能接通和切斷電路，而且還具有低電壓釋放保護作用。接觸器控制容量大，適用于頻繁操作和遠距離控制。是自動控制系統中的重要元件之一。
在工業電氣中，接觸器的型號很多，電流在5A-1000A的不等，其用處相當廣泛。
當接觸器線圈通電后，線圈電流會產生磁場，產生的磁場使靜鐵心產生電磁吸力吸引動鐵心，并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。直流接觸器的工作原理跟溫度開關的原理有點相似。
接觸器是用來遠距離頻繁地接通和斷開交直流主電路和大容量控制電流的電器。具有動作迅速控制容量大使用安全方便，能頻繁操作和遠距離操作等優點。主要用作電動機的主控開關；小型發電機；電熱設備；電焊機和電容器組等各種設備的主控開關。能接通和斷開負載電流，但不能切斷短路電流，因此常與熔斷器和熱繼電器等配合使用。主要由觸頭系統；電磁機構和滅弧裝置等組成。線圈和靜觸頭是固定不動的，當線圈通電后，產生的電磁力克服彈簧的反作用力，將銜鐵吸合并使動；靜觸頭接觸，從而接通主電路。當線圈斷電時，由于電磁吸力消失，銜鐵依靠彈簧的反作用力而跳開，動觸頭和靜觸頭也隨之分離，切斷主電路。
交流接觸器動作的動力源于交流通過帶鐵芯線圈產生的磁場，電磁鐵芯由兩個「山」字形的幼硅鋼片疊成，其中一個固定鐵芯，套有線圈，工作電壓可多種選擇。為了使磁力穩定，鐵芯的吸合面加上短路環。交流接觸器在失電后，依靠彈簧復位。另一半是活動鐵芯，構造和固定鐵芯一樣用以帶動主接點和輔助接點的閉合斷開。20安培以上的接觸器加有滅弧罩，利用電路斷開時產生的電磁力，快速拉斷電弧，保護接點。接觸器具可高頻率操作，做為電源開啟與切斷控制時﹐最高操作頻率可達每小時1200次。接觸器的使用壽命很高，機械壽命通常為數百萬次至一千萬次，電壽命一般則為數十萬次至數百萬次。
接觸器主要結構:
交流接觸器利用主接點來控制電路，接觸器用輔助接點來導通控制回路。主接點一般是常開接點，而輔助接點常有兩對常開接點和常閉接點，小型的接觸器也經常作為中間繼電器配合主電路使用。
交流接觸器的接點，由銀鎢合金制成，具有良好的導電性和耐高溫燒蝕性。
交流接觸器動作的動力源于交流通過帶鐵芯線圈產生的磁場，電磁鐵芯由兩個「山」字形的幼硅鋼片疊成，其中一個固定鐵芯，套有線圈，工作電壓可多種選擇。為了使磁力穩定，鐵芯的吸合面加上短路環。交流接觸器在失電后，依靠彈簧復位。另一半是活動鐵芯，構造和固定鐵芯一樣，用以帶動主接點和輔助接點的閉合斷開。
20A以上的接觸器加有滅弧罩，利用電路斷開時產生的電磁力，快速拉斷電弧，保護接點。
接觸器可高頻率操作，做為電源開啟與切斷控制時﹐最高操作頻率可達每小時1200次。
接觸器的使用壽命很高，機械壽命通常為數百萬次至一千萬次，電壽命一般則為數十萬次至數百萬次。
技術發展
交流接觸器制作為一個整體，外形和性能也在不斷提高，但是功能始終不變。
接觸器無論技術的發展到什麼程度，普通的交流接觸器還是有其重要的地位。
空氣式電磁接觸器（英文:Magnetic Contactor）:主要由接點系統、電磁操動系統、支架、輔助接點和外殼（或底架）組成。
因為交流電磁接觸器的線圈一般采用交流電源供電，在接觸器激磁之后，通常會有一聲高分貝的“咯”的噪音，這也是電磁式接觸器的特色。
80年代后，各國研究交流接觸器電磁鐵的無聲和節電，基本的可行方案之一是將交流電源用變壓器降壓后，再經內部整流器轉變成直流電源后供電，但此復雜控制方式并不多見。
真空接觸器:真空接觸器是接點系統采用真空消磁室的接觸器。
半導體接觸器:半導體接觸器是一種通過改變電路回路的導通狀態和斷路狀態而完成電流操作的接觸器。
永磁接觸器:永磁交流接觸器是利用磁極的同性相斥、異性相吸的原理，用永磁驅動機構取代傳統的電磁鐵驅動機構而形成的一種微功耗接觸器。
交流接觸器工作原理
接觸器的工作原理是:當接觸器線圈通電后，線圈電流會產生磁場，接觸器產生的磁場使靜鐵芯產生電磁吸力吸引動鐵芯，并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。直流接觸器的工作原理跟溫度開關的原理有點相似。
接觸器作用:
在電工學上，因為可快速切斷交流與直流主回路和接觸器可頻繁地接通與大電流控制（達800A）電路的裝置，所以經常運用于電動機做為控制對象﹐也可用作控制工廠設備﹑電熱器﹑工作母機和各樣電力機組等電力負載，接觸器不僅能接通和切斷電路，而且還具有低電壓釋放保護作用。接觸器控制容量大，適用于頻繁操作和遠距離控制,是自動控制系統中的重要元件之一。
在工業電氣中，接觸器的型號很多，工作電流在5A-1000A的不等，其用處相當廣泛。
接觸器分為交流接觸器（電壓AC）和直流接觸器（電壓DC），它應用于電力、配電與用電場合。接觸器廣義上是指工業電中利用線圈流過電流產生磁場，使觸頭閉合，以達到控制負載的電器。
施耐德接觸器型號對照表:
LC1D096B7CTeSys D系列三極接觸器9A，380V，50/60Hz，環形端子
LC1D096BDCTeSys D系列三極接觸器9A，24VDC，環形端子
LC1D096EDCTeSys D系列三極接觸器9A，48VDC，環形端子
LC1D096F7CTeSys D系列三極接觸器9A，110V，50/60Hz，環形端子
LC1D096FDCTeSys D系列三極接觸器9A，110VDC，環形端子
LC1D096M7CTeSys D系列三極接觸器9A，220V，50/60Hz，環形端子
LC1D096MDCTeSys D系列三極接觸器9A，220VDC，環形端子
LC1D096Q7CTeSys D系列三極接觸器9A，380V，50/60Hz，環形端子
LC1D09B7CTeSys D系列三極接觸器9A，24V，50/60Hz
LC1D09BDCTeSys D系列三極接觸器9A，24VDC
LC1D09C7CTeSys D系列三極接觸器9A，32V，50/60Hz
LC1D09CC7CTeSys D系列三極接觸器9A，36V，50/60Hz
LC1D09CDCTeSys D系列三極接觸器9A，36VDC
LC1D09D7CTeSys D系列三極接觸器9A，42V，50/60Hz
LC1D09E7CTeSys D系列三極接觸器9A，48V，50/60Hz
LC1D09EDCTeSys D系列三極接觸器9A，48VDC
LC1D09F7CTeSys D系列三極接觸器9A，110V，50/60Hz
LC1D09FDCTeSys D系列三極接觸器9A，110VDC
LC1D09FE7CTeSys D系列三極接觸器9A，115V，50/60Hz
LC1D09L7CTeSys D系列三極接觸器9A，200V，50/60Hz
LC1D09M7CTeSys D系列三極接觸器9A，220V，50/60Hz
LC1D09MDCTeSys D系列三極接觸器9A，220VDC
LC1D09N7CTeSys D系列三極接觸器9A，415V，50/60Hz
LC1D09P7CTeSys D系列三極接觸器9A，230V，50/60Hz
LC1D09Q7CTeSys D系列三極接觸器9A，380V，50/60Hz
LC1D09U7CTeSys D系列三極接觸器9A，240V，50/60Hz
LC1D09V7CTeSys D系列三極接觸器9A，400V，50/60Hz
LC1D126B7CTeSys D系列三極接觸器12A，24V，50/60Hz，環形端子
LC1D126BDCTeSys D系列三極接觸器12A，24VDC，環形端子
LC1D126EDCTeSys D系列三極接觸器12A，48VDC，環形端子
LC1D126F7CTeSys D系列三極接觸器12A，110V，50/60Hz，環形端子
LC1D126FDCTeSys D系列三極接觸器12A，110VDC，環形端子
LC1D126M7CTeSys D系列三極接觸器12A，220V，50/60Hz，環形端子
LC1D126MDCTeSys D系列三極接觸器12A，220VDC，環形端子
LC1D126Q7CTeSys D系列三極接觸器12A，380V，50/60Hz，環形端子
LC1D12B7CTeSys D系列三極接觸器12A，24V，50/60Hz
LC1D12BDCTeSys D系列三極接觸器12A，24VDC
LC1D12C7CTeSys D系列三極接觸器12A，32V，50/60Hz
LC1D12CC7CTeSys D系列三極接觸器12A，36V，50/60Hz
LC1D12CDCTeSys D系列三極接觸器12A，36VDC
LC1D12D7CTeSys D系列三極接觸器12A，42V，50/60Hz
LC1D12E7CTeSys D系列三極接觸器12A，48V，50/60Hz
LC1D12EDCTeSys D系列三極接觸器12A，48VDC
LC1D12F7CTeSys D系列三極接觸器12A，110V，50/60Hz
LC1D12FDCTeSys D系列三極接觸器12A，110VDC
LC1D12FE7CTeSys D系列三極接觸器12A，115V，50/60Hz
LC1D12L7CTeSys D系列三極接觸器12A，200V，50/60Hz
LC1D12M7CTeSys D系列三極接觸器12A，220V，50/60Hz
LC1D12MDCTeSys D系列三極接觸器12A，220VDC
LC1D12N7CTeSys D系列三極接觸器12A，415V，50/60Hz
LC1D12P7CTeSys D系列三極接觸器12A，230V，50/60Hz
LC1D12Q7CTeSys D系列三極接觸器12A，380V，50/60Hz
LC1D12U7CTeSys D系列三極接觸器12A，240V，50/60Hz
LC1D12V7CTeSys D系列三極接觸器12A，400V，50/60Hz
LC1D186B7CTeSys D系列三極接觸器18A，24V，50/60Hz，環形端子
LC1D186BDCTeSys D系列三極接觸器18A，24VDC，環形端子
LC1D186EDCTeSys D系列三極接觸器18A，48VDC，環形端子
LC1D186F7CTeSys D系列三極接觸器18A，110V，50/60Hz，環形端子
LC1D186FDCTeSys D系列三極接觸器18A，110VDC，環形端子
LC1D186M7CTeSys D系列三極接觸器18A，220V，50/60Hz，環形端子
LC1D186MDCTeSys D系列三極接觸器18A，220VDC，環形端子
LC1D186Q7CTeSys D系列三極接觸器18A，380V，50/60Hz，環形端子
LC1D18B7CTeSys D系列三極接觸器18A，24V，50/60Hz
LC1D18BDCTeSys D系列三極接觸器18A，24VDC
LC1D18C7CTeSys D系列三極接觸器18A，32V，50/60Hz
LC1D18CC7CTeSys D系列三極接觸器18A，36V，50/60Hz
LC1D18CDCTeSys D系列三極接觸器18A，36VDC
LC1D18D7CTeSys D系列三極接觸器18A，42V，50/60Hz
LC1D18E7CTeSys D系列三極接觸器18A，48V，50/60Hz
LC1D18EDCTeSys D系列三極接觸器18A，48VDC
LC1D18F7CTeSys D系列三極接觸器18A，110V，50/60Hz
