M-DIL 系列交流接觸器(以下簡稱接觸器)適用于交流 50Hz或60Hz、電壓至660V、電流至95A的電路中，供遠距離接通與分?jǐn)嚯娐芳邦l繁起動、控制交流電動機，接觸器還可組裝成積木式輔助觸頭組、空氣延時頭，機械聯鎖機構等部件，組成延時接觸器、可逆接觸器、星三角起動器，并且可以和熱繼電器直接插接安裝組成電磁起動器。
樂清市邁創電氣有限公司專業代理金鐘穆勒品牌產品有:交流接觸器，塑殼斷路器，熱繼電器，微型斷路器，中間繼電器，電機啟動器等等低壓電器.........

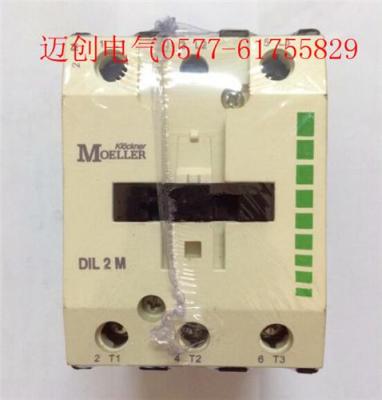

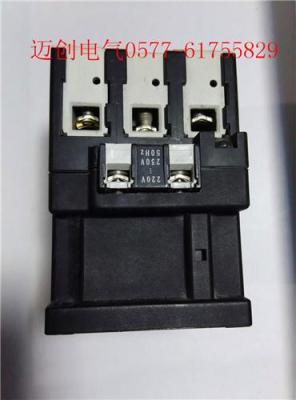

金鐘穆勒接觸器型號 ? DIL-2M接觸器報價 ? ?DIL-2M交流接觸器價格 ? DIL-2M接觸器尺寸 ?DIL-2M/220V金鐘穆勒接觸器
使用范圍
新開發的金鐘穆勒DILM接觸器可控制電機的電流可達170 A。經重大改進后的性能特點，例如極低的吸合功耗及保持功耗，優化的尺寸以及安裝過程中的優勢，將接觸器（繼電器）變成一個絕對的產品。
金鐘穆勒DIL系列交流接觸器用于50HZ或60HZ，配用特殊線圈可用于40-400HZ，電壓至660V，電流至630A以下的電路中，用于主電路的接通和分?jǐn)?，并適用于電動機的頻繁起動及控制，可與各種繼電器等通用電氣設備配套使用，用于各種電氣設備，電機，電路控制，還可與輔助鋤頭組，空氣延時頭，機械聯鎖等組成機械聯鎖接觸器，星三角起動器，并可與熱繼電器組成磁力起動器。
工程設計: ? ?
僅4種殼架等級，而不是7種
170 A及以下規格的所有產品僅有3種寬度
集成的輔助觸頭
接觸器式繼電器僅一種尺寸
安裝: ? ? ?
7 A 至170 A的接觸器具有盒式接線端子
前置的線圈接線端子
交流和直流接觸器（繼電器）具有相同的尺寸。
金鐘穆勒接觸器操作; ? ??
直流操作的接觸器內置浪涌抑制器
交流抑制器插入簡便
直流接觸器的保持功耗很低
17A以上的直流線圈是通用的所有直流操作的接觸器都有一個內置的抑制器。
直流操作的接觸器的操作電壓范圍超出IEC標準要求，在欠電壓和過電壓情況下可實現保護。
電流為1000 A（AC-3）的DILM接觸器以及
電流為2000 A（AC-1）的DILH接觸器
穆勒生產電流為2000 A的接觸器。
電流自185 A至2000 A的所有DIL M接觸器都采用電子式線圈驅動。 有兩種類型的產品可供選擇:標準型及舒適型。
當您應用電流范圍為185 A至500 A的接觸器時，標準型具有下列優點:
由于保持功耗降低至僅為原來的4％，產品在開關柜中產生的熱量明顯減少
通過優化觸頭壓力延長了觸頭壽命
用于直流操作的接觸器內置浪涌抑制器
輔助觸點:2個常開，2個常閉
價格更具優勢
當您應用電流范圍為185 A至2000 A的接觸器時，舒適型具有下列額外的優點:
由于吸合功耗低，設計工程師只需考慮小型控制變壓器
具有比標準型更寬泛的電壓范圍，在電壓發生波動的場合使用時具有更高的可靠性可以通過PLC直接控制。
接觸器使用接法
1、一般三相接觸器一共8個點，三路輸出，還有是控制點兩個。輸出和輸入是對應的，很容易能看出來。如果要加自鎖的話，則還需要從輸出點的一個端子將線到控制點上面。
2、首先應該知道交流接觸器的原理他是用外界電源來加在線圈上，產生電磁場。加電吸力，斷電后接觸點就斷開知道原理后你應該弄清理外加電源的接點也就是線圈的兩個接點，一般在接觸的下部，并且各在一邊。其他你幾路輸入和輸出一般在上部，一看就知道外。還要注意外加電源的電壓是多少（22V或380V），一般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理一下線路就可以了。
接觸器型號的劃分
在電工學上。接觸器是一種用來接通或斷開帶負載的交直流主電或大容量控制電路的自動化切換器，主要控制對象是電動機，此外也用于其他電力負載，如電熱器，電焊機，照明設備，接觸器不僅能接通和切斷電路，而且還具有低電壓釋放保護作為。接觸控制容量大。適用于頻繁操作和遠距離控制。是自動控制系統中的重要元件之一。
通用接觸器可大致分以下兩類。
?。?）交流接觸器主要由電磁機構、觸頭系統、滅弧裝置等組成。常用的是CJ10、CJ12、CJ12B等系列。
?。?）直流接觸器，一般用于控制直流電器設備，線圈中通以直流電，直流接觸器的動作原理和結構基本與交流接觸器是相同的。
但現在接觸器的型號都重新劃分了。都是AC系列的。
?。?）AC-1類接觸器是用來控制無感或微感電路的。
?。?）AC-2類接觸器是用來控制繞線式異步電動機的啟和分?jǐn)嗟摹?/p>
（3）AC-3和AC-4接觸器可用于頻繁控制異步電動機的啟和分?jǐn)唷?/p>
接觸器工作原理
當接觸器電磁線圈不通電時，彈簧的反作用九和銜接芯的自重使主觸點保持?jǐn)嚅_位置。當電磁線圈通控制回接通控制電壓時，電磁力克服彈簧的反作用力將銜接吸收向靜鐵芯，帶動主觸點閉合，接通電路，輔助觸接點隨之動作。
結構
接觸器主要由驅動系統、觸點系統、滅弧介系統及其它部分組成。
?。?）驅動系統:驅動系包括電子模塊、軟鐵、永磁式接觸器的重要組成部分，依靠它帶動觸點的閉合與斷開。
?。?）觸點系:觸點是接觸器的執行部分，包括主觸點和輔助觸點。主觸點的作用是接通和分?jǐn)嘀骰芈罚刂戚^大的電流，而輔助觸點是在控制回路中，以滿足各種控器方式的要求。
?。?）滅弧系統:滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電弧對觸點的損傷。為了迅速熄燈斷開時的電弧，通常接觸器都裝有滅弧配置，一般采用半封式縱縫陶土滅弧，并配有強磁吹弧回路。
（4）其它部分:有絕緣外殼、彈簧、短路環、傳動機構等。
接觸器壽命
接觸器壽命和可靠性主要是由線圈和觸頭壽命決定的，傳統交流接觸器由于它工作時線圈和鐵芯會發熱，特別是電壓、電流、磁隙增大時容易導致發熱而將線圈燒毀，而永磁交流接觸器不存在燒毀線圈的可能。觸頭燒蝕主要是由分閘、合閘時產生的電弧造成的。與傳統接觸器相比，永磁交流接觸器合閘時，除同樣有電磁力作用外，還具有永磁力的作用，因而合閘速度較傳統交流接觸器快很多經檢測，永磁交流接觸合閘時間一般小于20ms，而傳統接觸器合閘速度一般在600ms左右。分閘時，永磁交接觸器除分閘彈簧的作用外，還具有磁極相斥力的作用，這兩種作用使分閘的速度較傳統接觸器快很多，經檢測，永磁交流接觸器分閘時間一般小于25ms，而傳統接觸器分閘速度一般在80ms以上。此外，線圈和鐵芯的發熱會降低主觸容量，電壓被動導致的吸力不夠或振顫會使傳統接觸器主觸頭發熱、拉弧甚至熔焊。永磁交流接觸器觸頭壽命與傳統交流接觸觸頭相比，在同等條件壽命提高3～5倍。
金鐘穆勒DIL系列交流接觸器DIL EM-01
金鐘穆勒DIL系列交流接觸器DIL EM-01-G
金鐘穆勒DIL系列交流接觸器DIL EM-10
金鐘穆勒DIL系列交流接觸器DIL EM-10-G
金鐘穆勒DIL系列交流接觸器DIL 00M
金鐘穆勒DIL系列交流接觸器DIL 00M-01
金鐘穆勒DIL系列交流接觸器DIL 00M-10
金鐘穆勒DIL系列交流接觸器DIL 00M/11
金鐘穆勒DIL系列交流接觸器DIL 00M/22
金鐘穆勒DIL系列交流接觸器DIL 00M-G
金鐘穆勒DIL系列交流接觸器DIL 00M-G-01
金鐘穆勒DIL系列交流接觸器DIL 00M-G-10
金鐘穆勒DIL系列交流接觸器DIL 00M-G/11
金鐘穆勒DIL系列交流接觸器DIL 00M-G/22
金鐘穆勒DIL系列交流接觸器DIL 00AM
金鐘穆勒DIL系列交流接觸器DIL 00AM-01
金鐘穆勒DIL系列交流接觸器DIL 00AM-10
金鐘穆勒DIL系列交流接觸器DIL 00AM/11
金鐘穆勒DIL系列交流接觸器DIL 00AM/22
金鐘穆勒DIL系列交流接觸器DIL 00AM-G
金鐘穆勒DIL系列交流接觸器DIL 00AM-G-01
金鐘穆勒DIL系列交流接觸器DIL 00AM-G-10
金鐘穆勒DIL系列交流接觸器DIL 00AM-G/11
金鐘穆勒DIL系列交流接觸器DIL 00AM-G/22
金鐘穆勒DIL系列交流接觸器DIL 0M
金鐘穆勒DIL系列交流接觸器DIL 0M/11
金鐘穆勒DIL系列交流接觸器DIL 0M/22
金鐘穆勒DIL系列交流接觸器DIL 0M-G
金鐘穆勒DIL系列交流接觸器DIL 0M-G/11
金鐘穆勒DIL系列交流接觸器DIL 0M-G/22
金鐘穆勒DIL系列交流接觸器DIL 0AM
金鐘穆勒DIL系列交流接觸器DIL 0AM/11
金鐘穆勒DIL系列交流接觸器DIL 0AM/22
金鐘穆勒DIL系列交流接觸器DIL 0AM-G
金鐘穆勒DIL系列交流接觸器DIL 0AM-G/11
金鐘穆勒DIL系列交流接觸器DIL 0AM-G/22
金鐘穆勒DIL系列交流接觸器DIL 1M
金鐘穆勒DIL系列交流接觸器DIL 1M/22
金鐘穆勒DIL系列交流接觸器DIL 1M-G
金鐘穆勒DIL系列交流接觸器DIL 1M-G/22
金鐘穆勒DIL系列交流接觸器DIL 1AM
金鐘穆勒DIL系列交流接觸器DIL 1AM/22
金鐘穆勒DIL系列交流接觸器DIL 1AM-G
金鐘穆勒DIL系列交流接觸器DIL 1AM-G/22
金鐘穆勒DIL系列交流接觸器DIL 2M
金鐘穆勒DIL系列交流接觸器DIL 2M/22
金鐘穆勒DIL系列交流接觸器DIL 2M-G
金鐘穆勒DIL系列交流接觸器DIL 2M-G/22
金鐘穆勒DIL系列交流接觸器DIL 2AM
金鐘穆勒DIL系列交流接觸器DIL 2AM/22
金鐘穆勒DIL系列交流接觸器DIL 2AM-G
金鐘穆勒DIL系列交流接觸器DIL 2AM-G/22
金鐘穆勒DIL系列交流接觸器DIL 3M80/22
金鐘穆勒DIL系列交流接觸器DIL 3AM85/22
金鐘穆勒DIL系列交流接觸器DIL 4M115/22
金鐘穆勒DIL系列交流接觸器DIL 4AM145/22
金鐘穆勒DIL系列交流接觸器DIL 3M80/22 (DC)
金鐘穆勒DIL系列交流接觸器DIL 3AM85/22 (DC)
金鐘穆勒DIL系列交流接觸器DIL 4M115/22 (DC)
金鐘穆勒DIL系列交流接觸器DIL 4AM145/22 (DC)
金鐘穆勒DIL系列交流接觸器DILM 185/22
金鐘穆勒DIL系列交流接觸器DILM 225/22
金鐘穆勒DIL系列交流接觸器DILM 250/22
金鐘穆勒DIL系列交流接觸器DILM 300/22
金鐘穆勒DIL系列交流接觸器DILM 400/22
金鐘穆勒DIL系列交流接觸器DILM 500/22
金鐘穆勒DIL系列交流接觸器DIL M 185/22(RDC48)
金鐘穆勒DIL系列交流接觸器DIL M 225/22(RDC48)
金鐘穆勒DIL系列交流接觸器DIL M 250/22(RDC48)
金鐘穆勒DIL系列交流接觸器DIL M 300/22(RDC48)
金鐘穆勒DIL系列交流接觸器DIL M 400/22(RDC48)
金鐘穆勒DIL系列交流接觸器DIL M 500/22(RDC48)
DILM32-10(48V50Hz)
DILM32-10(240V50Hz)
DILM32-10(500V50Hz)
DILM32-10(24V60Hz)
DILM32-10(110V60Hz)
DILM32-10(115V60Hz)
DILM32-10(208V60Hz)
DILM32-10(600V60Hz)
DILM32-10(42V50Hz,48V60Hz)
DILM32-10(110V50Hz,120V60Hz)
DILM32-10(190V50Hz,220V60Hz)
DILM32-10(220V50Hz,240V60Hz)
DILM32-10(230V50Hz,240V60Hz)
DILM32-10(380V50Hz,440V60Hz)
DILM32-10(400V50Hz,440V60Hz)
DILM32-10(415V50Hz,480V60Hz)
DILM32-10(24V50/60Hz)
DILM32-10(42V50/60Hz)
DILM32-10(110V50/60Hz)
DILM32-10(220V50/60Hz)
DILM32-10(230V50/60Hz)
DILM32-10(380V50/60Hz)
DILM32-10(*V50Hz)
DILM32-10(*V60Hz)
DILM32-01(24V50Hz)
DILM32-01(48V50Hz)
DILM32-01(240V50Hz)
DILM32-01(500V50Hz)
DILM32-01(24V60Hz)
DILM32-01(110V60Hz)
DILM32-01(115V60Hz)
DILM32-01(208V60Hz)
DILM32-01(600V60Hz)
DILM32-01(42V50Hz,48V60Hz)
DILM32-01(110V50Hz,120V60Hz)
DILM32-01(190V50Hz,220V60Hz)
