CJX2(LC1) 系列交流接觸器（以下簡稱接觸器），上德接觸器在法國TE公司LC1-D系列上改進而成，完全可以替代進口產品。主要用于交流50Hz（或60Hz），電壓至660V，電流至95A的電路中，供遠距離接通和分?jǐn)嚯娐?、頻繁地起動和控制交流電動機之用，并可與適當?shù)臒崂^電器組成電磁起動器以保護可能發生操作過負荷的電路。

　　F系列交流接觸器觸器特點可以采用積木式安裝方式加裝輔助觸頭組、空氣延時頭(其延時范圍見表4)、熱繼電器等附件，組合成多種派生產品浪涌抑制器具有顯著的浪涌脈沖抑制功能，與CJX2系列接觸器配合使用，能有效保護接觸器，延長使用壽命。并能避免浪涌脈沖對PC等相關電子控制系統的干擾. 接觸器具有體積小、重量輕、功耗小、壽命高、安全可靠等特點. 接觸器本體在32A及以下有一對常開或常閉輔助觸頭，40A及以上有一對常開和常閉輔助觸頭。

　　另外可在頂部加裝F4輔助觸頭組 (兩組或四組)或空氣延時頭，兩側加裝NCF1-11C各一個其組合情況.接觸器除用螺釘安裝外，還可以用35mm(CJX2-09~95)和75mm(CJX2-40~95) 型標準卡軌安裝 。

　　CJX2交流接觸器訂貨型號

　　小型交流接觸器 CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2510 CJX2-2501 CJX2-3210 CJX2-3201 CJX2-4011 CJX2-5011 CJX2-6511 CJX2-8011 CJX2-9511

　　CJX2-D交流接觸器 CJX2-D115 CJX2-D150 CJX2-D170 CJX2-D205 CJX2-D245

　　CJX2-D300CJX2-D410 CJX2-D475 CJX2-D620

　　CJX2-F交流接觸器 CJX2-F115 CJX2-F150 CJX2-F185 CJX2-F225 CJX2-F265 CJX2-F330 CJX2-F400 CJX2-F500 CJX2-F630 CJX2-F780 CJX2-F800

　　結構特征

　　1、接觸器為防護式，動作結構為直動式，觸頭為雙斷點，具有體積小，重量輕、功耗低、壽命長、安全可靠等特點；

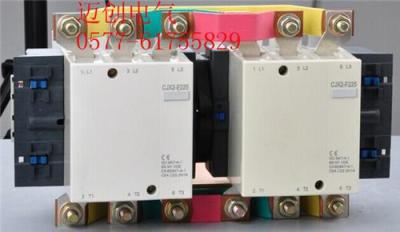

　　2、接觸器可組成機械可逆聯鎖磁力起動器，星三角減壓起動器，還可根據用戶選用增加輔助觸頭組、空氣延時頭等組合多種派生系列產品。

　　安裝維護

　　1.安裝前應檢查有關的技術數據。

　　2.安裝時，應該按規定條件安裝，符合人的視覺習慣。

　　3.對有金屬安裝底板的接觸器要妥善接地。

　　4.接線端螺釘應擰緊，檢查接線正確無誤后，應在主觸頭不帶電情況下，先使吸引線圈通電分合數次，試驗動作可靠后，才能投入使用。

　　5.使用時如發現有不正常噪音，可能是鐵芯極面上有污物，請擦凈極面。

　　6.使用中，應定期檢查產品各部件，要求可動部位不卡住，緊固件無松脫，零部件如有損壞，應及時更換。

　　用途與規格

　　< CJX2F（LC1-F）系列交流接觸器（以下簡稱接觸器）適用于交流50或60赫茲，電壓至1000伏，電流至780安以下的電路中，供遠距離接通與分?jǐn)嚯娐芳邦l繁起動、控制交流電動機。接觸器還可與輔助頭組，空氣延時頭，機械聯鎖機構等附件，組成延時接觸器、機械聯鎖接觸器、星三角起動器。并且可以和熱繼電器組成磁力起動器。

　　二、使用環境

　　<環境溫度:-25～+40℃

　　<海拔高度:不超過300mm

　　<空氣相對濕度:在+40℃時不超過50%；在較低溫度下可以有較高的相對濕度；在+25℃地不超過90%；并考慮到發生在產品表面上的凝露

　　<使用環境:應避免引起爆炸危險的介質，及腐蝕金屬和破壞絕緣的有害氣體和導電塵埃的環境中使用

　　<安裝位置:安裝面與垂直面的傾斜度不超過±30℃

　　<沖擊與振動:產品應安裝和使用在無顯著搖動，沖擊和振動的地方

　　三、產品優點

　　<產品符合IEC、NFC、VDE、BS等一些先進國家的標準及中國GB14048-4標準。能在世界任何國家和地區及相對惡劣環境中使用

　　<技術經濟指達到當代世界先進水平，具有體積小、重量輕、能耗低、壽命長、能派生、互換維修方便。

　　<產品在通電吸合及斷電釋放過程中的動作可靠性，在當代同類用途產品中處于領先地位。

　　接觸器(Contactor)是指工業電中利用線圈流過電流產生磁場，使觸頭閉合，以達到控制負載的電器。接觸器由電磁系統（鐵心，靜鐵心，電磁線圈）觸頭系統（常開觸頭和常閉觸頭）和滅弧裝置組成。其原理是當接觸器的電磁線圈通電后，會產生很強的磁場，使靜鐵心產生電磁吸力吸引銜鐵，并帶動觸頭動作:常閉觸頭斷開；常開觸頭閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸頭復原:常閉觸頭閉合；常開觸頭斷開

　　工作及安裝條件

　　1、周圍空氣溫度為:-5℃~+40℃，24小時內其平均值不超過+35℃

　　2、海拔:不超過2000m

　　3、大氣條件:在+40℃時大氣相對溫度不超過50%，在較低溫度下可以比較高的相對濕度，最濕月的平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%。并考慮因溫度變化發生在產品上凝露。

　　4、污染等級:3級

　　5、 安裝類別:Ⅲ類

　　6、安裝條件:安裝面與垂直面傾斜度不超過±5°

　　7、沖擊振動:產品應安裝和使用在無顯著搖動、沖擊和振動的地方

　　8、安裝方式:接觸器除用螺釘安裝外，還可用35mm，型標準卡軌安裝。交流操作40-95可用35 mm或75mm卡軌安裝。

　　注:直流操作40-95只能用75mm卡軌，115-170有專用卡軌安裝。

　　使用接法

　　一:一般三相接觸器一共有8個點，三路輸入，三路輸出，還有是控制點兩個。輸出和輸入是對應的，很容易能看出來。如果要加自鎖的話，則還需要從輸出點的一個端子將線接到控制點上面。

　　二: 首先應該知道交流接觸器的原理。他是用外界電源來加在線圈上，產生電磁場。加電吸合，斷電后接觸點就斷開。知道原理后，你應該弄清楚外加電源的接點，也就是線圈的兩個接點，一般在接觸器的下部，并且各在一邊。其他的幾路輸入和輸出一般在上部，一看就知道。還要注意外加電源的電壓是多少（220V或 380V），一般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理一下線路就可以了。

　　當線圈通電時,靜鐵芯產生電磁吸力,將動鐵芯吸合,由于觸頭系統是與動鐵芯聯動的,因此動鐵芯帶動三條動觸片同時運行,觸點閉合,從而接通電源。當線圈斷電時,吸力消失, 動鐵芯聯動部分依靠彈簧的反作用力而分離,使主觸頭斷開,切斷電源。
