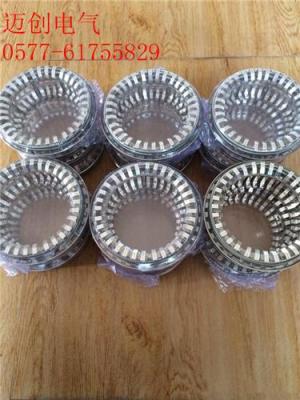

30片梅花觸頭產品簡介

　　用于高壓真空斷路器,中置柜,手車等一次導電。

　　一、產品用途:

　　GC系列一次動觸頭是在消化、吸收ABB產品技術的基礎上，自行開發研制成功，替代進口同類產品的全部國產化產品。廣泛應用于ZN63(VS1、VB1)等手車式斷路器。其性能符合GB3906-1991

　　二、結構特點:

　　這種新型梅花觸頭包括觸片、支撐架、拉簧、彈簧觸指，支撐架為環形，若干的觸片裝配于支撐架上構成環形體，在觸片構成的環形體內環壁兩端分別設有第一碰頭和第二碰頭，兩拉簧分別裝在觸片構成的環形體外環壁上并與第一碰頭和第二碰頭相對應，在觸片構成的環形體內環壁上緊鄰第一碰頭的外側設有第一環形凹槽，第一環形凹槽內嵌有第一彈簧觸指；在觸片構成的環形體內環壁上緊鄰第二碰頭的內側設有第二環形凹槽，第二環形凹槽內嵌有第二彈簧觸指。采用該構造后，梅花觸頭在導電連接中，在保持原有接觸點的基礎上，增加了彈簧觸指的接觸點，從而增加了導電接觸面積，大大提高了其導電連接性能。

　　1、無磁不銹鋼支架電解拋光處理2、無磁不銹鋼環狀張力彈簧捆綁3、觸片為T(mén)2銅板精沖加工，表面鍍厚銀，防變色處理后長期不變色，處形美觀。

　　■環狀彈簧壓力均勻■采用進口無磁不銹鋼材料，避免渦流■刷鍍厚銀，抗磨力強

　　■防變色處理，避免銀層氧化脫落■靜觸頭插入深度參考尺寸:34±2mm ?

　　梅花觸頭用途:

　　GC系列一次動觸頭是在消化、吸收ABB產品技術的基礎上，自行開發研制成功，替代進口同類產品的全部國產化產品。廣泛應用于ZN63(VS1、VB1)等手車式斷路器。其性能符合GB3906-1991

　　梅花觸頭在任何開關電源設計中，PCB板的物理設計都是最后一個環節，梅花觸頭如果設計體例不當，PCB可能會輻射過量的電磁干擾，造成電源工作不穩定， 梅花觸頭參數設置相鄰導線間距必須能滿足電氣平安要求，而且為了梅花觸頭便于操作和生產，間距也應盡可能寬些。最小間距至少要能適合承受的電壓，在布線密度較低時，信號線的間距可適當?shù)丶哟螅瑢?duì)高、低電平懸殊的信號線應盡可能地短且加大間距，一般情況下將走線間距設為8mil。焊盤內孔邊沿到印制板邊的距離要大于1mm，這樣可以避免加工時致使焊盤缺損。當與焊盤連接的走線較細時，要將焊盤與走線之間的連接設計成水滴狀，這樣的益處是焊盤不容易起皮，而是走線與焊盤不容易斷開。

　　三、產品規格:

　　從12P、24P、30P、36P、48P、64P到84P分別用于VS1-400A、630A、1250A、1600A、2000A、3150A、4000A。

　　梅花觸頭制造工藝

　　銅材成型，銀點焊接，防氧化鍍銀。

　　本條梅花觸頭信息由樂清市邁創電氣有限公司發布，優質銀觸點壽命長、發貨快、到貨準時，歡迎新老客戶前來批發采購。

　　技術特性

　　根據觸頭觸點的含銀氧化鎘的量分別為:85%、40%、30%、銅基合金點，凸輪控制器輸入電壓不高于109%額定電壓，且無明顯波動，環境污染較輕時，含85%，40%銀氧化鎘觸頭電壽命達10萬次以上，含30%銀氧化鎘觸頭電壽命可達5萬次以上，混合銀點，銅基點觸頭適用于分合次數較少的凸輪控制器。

　　GC5系列戶內真空斷路器觸頭用于ZN63(VS1)-12,VD4系列戶內真空斷路器，是真空斷路器中核心導電開關元件。適用于交流50HZ,額定工作電壓至12KV,額定工作電流至3150A開關控制回路。配套用于多家公司生產ZN63(VS1)-12,VD4系列的戶內真空斷路器。

　　觸頭 -觸頭分類

　　電氣觸頭按結構和工作特點，可分為可斷觸頭、滑動觸頭和固定觸頭三類。可斷觸頭是開關電器中不可缺少的部分，按其結構不同，又可分為以下幾種:（1）刀形觸頭:其結構簡單，分為面接觸和線接觸，廣泛應用于低壓開關和高壓隔離開關。（2）對接式觸頭:具有結構簡單、動作速度快的特點，但接觸面不穩定，隨壓力變化較大，動作時容易發生彈跳，無自潔作用，觸頭容易被電弧燒傷。這種觸頭常用于額定電流在1000A以下和低于500A的配電斷路器中。（3）楔入形（觸指）觸頭:由用雙頭螺栓套彈簧壓裝在導電座上的成對觸片和楔形觸塊組成，一般楔形觸塊作為動觸頭，但也有反過來將楔形觸塊作靜觸頭，夾在導電座上的觸片作動觸頭的。這種觸頭在動、靜觸頭的接觸中，相互磨擦，接觸面得以自動清掃。它的電動穩定性較高，有自潔作用，增加觸片和楔塊的組數可能增大額定電流，但橫向尺寸也增加了，使裝配發生困難。工作電流一般限制在5000A以下，最高可達12000A。觸頭的工作表面容易被電弧燒傷，一般只作主觸頭而不作滅弧觸頭。（4）插入式（梅花形）觸頭:靜觸頭是由多片梯形觸指組成。分為有撓性導電片和無撓性導電片兩種。有撓性導電片的插座，觸指上有一凹槽，槽內嵌入絕緣套，放進螺管彈簧，以保證觸指對導電桿的壓力，彈簧另一端由圓環支持，可以沿導電桿（動觸頭）的周?chē)晕⒄{(diào)節觸指位置。觸指通過撓性導電片與觸頭底座連接。無撓性導電片的插座，取消了結構復雜和性能不穩定的導電片，利用彈簧直接將觸指壓在導電座上。動觸頭為圓形銅導電桿，為了增加觸頭的抗弧能力，常常在觸頭座外套端部加裝銅鎢合金保護環，在導電桿端部加裝銅鎢合金的耐弧頭。接通時，導電桿插在插座內，梯形觸指被彈簧壓在導電桿上，利用插座內徑與導電桿的適當配合，使每片觸指與導電桿形成兩條線接觸，接觸可靠。同時，動靜觸頭間的壓力方向與運動方向垂直，觸頭接通時的彈跳小。動、靜觸頭相對運動時產生磨擦，有自潔作用。短路電流通過時，由于觸指間和觸指與導電桿之間電流方向一致，電動力趨向?qū)⒂|指壓向?qū)щ姉U，動穩定性好，但這種觸頭結構比較復雜，允許通過的電流也受到限制，且開斷時間較長。也多應用在35KV以下的配電電網中?；瑒?dòng)觸頭是保持動、靜觸頭間既能相對運動又不分離的連接。分為Z形觸指式滑動觸頭和滾動式滑動觸頭。（1）Z形觸指式滑動觸頭:結構與插座式觸頭相似。它是將Z形觸指裝在導電座內，用彈簧保持觸指位置，并將觸指的兩側分別壓向?qū)щ姉U與導電座而構成。它的優點是:高度小，裝配簡單，沒有導電片，接觸穩定，有自潔作用，所以應用很廣。（2）滾動式滑動觸頭:動觸頭為圓形導電桿，定觸頭是由兩根圓桿導電座和成對裝在導電桿和導電座之間的紫銅滾輪所組成，滾輪兩側裝有彈簧，借助彈簧的壓力，保持滾輪和導電桿、滾輪與導電座之間的接觸。電流就在導電桿、滾輪、導電座之間傳導。由于動觸頭是運動的，滾動磨擦阻力小，觸頭的自潔作用差。多用作高壓斷動器的中間觸頭。
