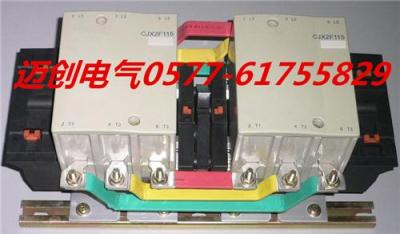

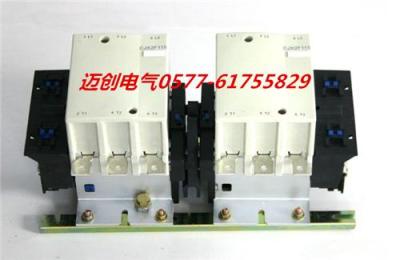

CJX2三極四極常用交流連鎖接觸器型號:CJX2NF115，CJX2NF150，CJX2NF185，CJX2NF225，CJX2NF265，CJX2NF330，CJX2NF400，CJX2NF500，CJX2NF630，CJX2NF780，CJX2NF800，CJX2ND115，CJX2ND185，CJX2ND225，CJX2ND265，CJX2ND330，CJX2ND400，CJX2ND500，CJX2ND630，CJX2ND780，CJX2ND800，CJX2NF1154，CJX2NF1504，CJX2NF1854，CJX2NF2254，CJX2NF2654，CJX2NF3304，CJX2NF4004，CJX2NF5004，CJX2NF6304，CJX2NF7804，CJX2NF8004。
接觸器的產品分類有:
1、交流接觸器,2、可逆接觸器,3、直流接觸器,4、接觸器附件,5、接觸器輔助觸頭,6、機械連鎖接觸器,7、電容器接觸器,8、通用接觸器,9、電磁式接觸器,10、永磁式接觸器,11、液壓式接觸器,12、氣動式接觸器,13、動式接觸器,14、轉動式接觸器,15、真空接觸器。
適用范圍
CJX2-N（LC2-D）系列機械聯鎖交流接觸器適用于交流50Hz或60Hz、電壓至690V、電流至95A電路中，作電動機可逆控制用。它的機械聯鎖結構，保證了兩臺可逆接觸器觸頭轉換的可靠工作。CJX2(LC1) 系列交流接觸器（以下簡稱接觸器），上德接觸器在法國TE公司LC1-D系列上改進而成，完全可以替代進口產品。主要用于交流50Hz（或60Hz），電壓至660V，電流至95A的電路中，供遠距離接通和分?jǐn)嚯娐贰㈩l繁地起動和控制交流電動機之用，并可與適當?shù)臒崂^電器組成電磁起動器以保護可能發生操作過負荷的電路。
使用接法
一:一般三相接觸器一共有8個點，三路輸入，三路輸出，還有是控制點兩個。輸出和輸入是對應的，很容易能看出來。如果要加自鎖的話，則還需要從輸出點的一個端子將線接到控制點上面。
二: 首先應該知道交流接觸器的原理。他是用外界電源來加在線圈上，產生電磁場。加電吸合，斷電后接觸點就斷開。知道原理后，你應該弄清楚外加電源的接點，也就是線圈的兩個接點，一般在接觸器的下部，并且各在一邊。其他的幾路輸入和輸出一般在上部，一看就知道。還要注意外加電源的電壓是多少（220V或 380V），一般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理一下線路就可以了。
當線圈通電時,靜鐵芯產生電磁吸力,將動鐵芯吸合,由于觸頭系統是與動鐵芯聯動的,因此動鐵芯帶動三條動觸片同時運行,觸點閉合,從而接通電源。當線圈斷電時,吸力消失, 動鐵芯聯動部分依靠彈簧的反作用力而分離,使主觸頭斷開,切斷電源。
接觸器的組成
接觸器主要由電磁鐵和觸頭兩部分組成。
接觸器的動觸頭固定在動鐵心（銜鐵）上，靜觸頭則固定在殼體上。常態時吸引線圈未通電時，接觸器所處的狀態稱為常態。常態時互相分開的觸頭，稱為合觸頭；而互相閉合的觸頭，稱為動斷觸頭。接觸器共有三對動合主觸頭和兩對動斷的輔助觸頭。主觸頭的額定電流較大（數安到數百安），用來接通和分?jǐn)啻箅娏鞯闹麟娐罚ㄈ珉娏ν蟿又骰芈返龋?。輔助觸頭的額定電流較?。?～10A），用來接通和分?jǐn)嘈‰娏鞯目刂齐娐贰?/p>
3接觸器的選型注意
1.交流接觸器線圈在欠壓低于75%時，由于吸和不好造成磁阻大，電流激增燒毀線圈。
2.使用場合如果空氣稀薄容易造成電離，易產生電弧，不是好現象，但是我們在西藏可正常應用。
3.接觸器C型和N型外形區別，N型比C型體積小一號，例如，25N=18C的外形。
4.]接觸器LC1D09后面不同代碼實物區別: “ 6 ”:防震型端子，端子處螺釘可以擰接線鼻子為圈鼻子; “ 9 ”:快速接線端子，端子處為卡扣，接線鼻子為特殊的夾子； “ 3 ”:彈簧型端子，端子處用一子改錐壓住不用接線鼻子，直接把裸線插入。
5.新的tesys產品外觀特點（區別D系列產品）:新產品接觸器]接觸器或者開關和中間繼電器都是白色部分是控制區域，黑色部分是動力區域，產品尺寸統一為45mm寬度。
6.新的tesys低功耗的產品只能連接2對點的正裝輔助觸點，不能連接4對點的輔助觸點. 接觸器用以接通和分?jǐn)嘭?fù)載。它與熱過載繼電器組合，保護運行中的電氣設備。它與繼電控制回路組合，遠控或聯鎖相關電氣設備。
4接觸器的線圈損壞分析
接觸器的線圈損壞原因，常見有以下幾點:
1、控制電源的電壓偏低，導致線圈接線端了上的控制電壓偏低，當電壓低到一定程度，鐵芯就不能吸合，此時線圈中的電流是正常維持電流的幾倍（電流大小取決于電壓的大?。瑫r間一長，線圈就會因過度發熱而燒壞。
2、線圈接線端子上的控制電壓偏高（>1.1*Us），導致線圈過度發熱而燒壞。例如:將380V電壓施加于220V線圈，大約15分鐘左右就會燒壞，電壓越高，線圈燒壞所需的時間越短。
3、 運輸和安裝過程中，接觸器內落入異物，造成接觸器線圈磁路不閉合，線圈發熱燒毀。
故障一:接觸器相間短路
故障的可能原因
接觸器在潮濕、塵土、水蒸氣或者有腐蝕性氣體的環境下工作造成短路；接觸器滅弧罩損壞或者脫落；負載短路造成接觸器觸點同時短路；正、反接觸器操作不當，加上連鎖、互鎖不可靠，造成換向時兩只接觸器同時吸合。
