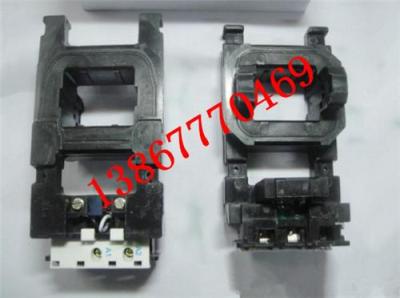

LX1-F系列接觸器線圈常用型號:LX1-FK220，LX1-D8，LX1FF48，LX1FF110，LX1FF220，LX1FF380，LX1FG48，LX1FG110，LX1FG220，LX1FG380，LX1FH48，LX1FH110，LX1FH220，LX1FH380，LX1FJ48，LX1FJ110，LX1FJ220，LX1FJ380，LX1FK220，LX1FK380，LX1FL220，LX1FL380，LX1FX220，LX1FX380。

　　產品概述

　　接觸器線圈工作原理是:當接觸器線圈通電后，線圈電流會產生磁場，產生的磁場使靜鐵心產生電磁吸力吸引動鐵心，并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。直流接觸器的工作原理跟溫度開關的原理有點相似。

　　接觸器分為交流接觸器（電壓AC）和直流接觸器（電壓DC），它應用于電力、配電與用電場合。接觸器廣義上是指工業電中利用線圈流過電流產生磁場，使觸頭閉合，以達到控制負載的電器。在電工學上，因?yàn)榭煽焖偾袛嘟涣髋c直流主回路和接觸器（圖1）可頻繁地接通與大電流控制（達800A）電路的裝置，所以經常運用于電動機做為控制對象﹐也可用作控制工廠設備﹑電熱器﹑工作母機和各樣電力機組等電力負載，接觸器不僅能接通和切斷電路，而且還具有低電壓釋放保護作用。接觸器控制容量大，適用于頻繁操作和遠距離控制,是自動控制系統中的重要元件之一。

　　在工業電氣中，接觸器的型號很多，工作電流在5A-1000A的不等，其用處相當廣泛。

　　1.1CJX4(LC1)交流接觸器CJX4(LC1)線圈用于交流接觸器，作為頻繁接通和切斷電動機或其它負載主電路的切換電器。適用于交流50HZ，額定工作電壓至380V，額定工作電流至780A的控制電路?？膳涮资┠偷录岸嗉夜咀灾髟O(shè)計的本系列接觸器。

　　1.2 使用環境條件

　　A、海拔高度不超過2000m

　　B、周圍空氣的溫度上限不超過+40℃

　　C、周圍空氣溫度下限為-5℃

　　D、周圍空氣最大相對濕度不大于90%

　　E、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃（包括電塵埃）。

　　二、接觸器結構

　　2.1 吸引線圈為繞制式，防護等級IP00；

　　2.2 吸引線圈主要是由線圈骨架、漆包線、絕緣紙繞制而成。

　　2.3 當線圈通電時，使鐵芯吸合，當電源切斷時，鐵芯釋放。達到控制電路效果。

　　三、技術特性

　　3.1 吸合線圈在電壓不低于85%額定電壓和不高于110%的額定電壓可靠工作。

　　四、安裝

　　安裝前應注意線圈的額定電壓、型號和規格是否與整機相符合。

　　五、使用

　　5.1 在使用前檢查電源接線是否牢固；

　　5.2 在使用前試驗鐵芯和線圈是否匹配，活動支架是否靈活。

　　接觸器線圈就是接觸器的線圈，線圈通電才會合閘，常開觸點才能接通主電路。最下方兩個小螺絲A1、A2就是線圈的兩個接線點。
