一、特點

　　▲ 符合國際電工學會IEC61496-1/2 標準

　　▲ 采用技術成熟的同步紅外線掃描，優異的光學性能和2.5°的發散角，容易對準和維護

　　▲ 外形小巧，采用鋁鑄合金外殼，非常堅固，輕巧

　　▲ 10/20/40mm的多種規格分辨率

　　▲ 保護高度范圍寬50-3200mm

　　▲ 緊湊的尺寸，截面積僅為35×42mm

　　可定制分辨率和保護幅寬，以及其它各類接口和擴展功能

　　二、產品描述

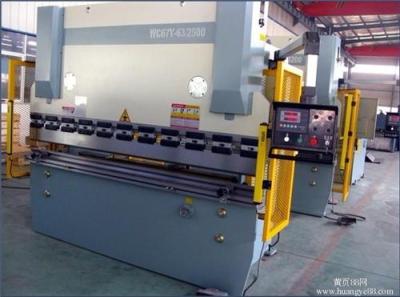

　　安全光幕是經過安全認證的光幕產品，由兩部分組成。發光器發射出調制的紅外光，由受光器接收，形成了一個保護網，當有物體進入保護網，當從中有光線被物體擋住，通過內部控制線路，受光器電路馬上作出反應，即在輸出部分輸出一個信號用于機床如沖床，壓力機等緊急剎車。光幕有著非常廣泛的應用，比如在需要不斷送取料的沖壓設備上，如果安裝接觸式安全防護門，則需要操作人員頻繁地開關防護門，這樣不但增加了操作人員的工作量，而且降低了生產效率。在這種情況下，采用光柵和光幕就是最佳的選擇。在操作人員送取料時，只要有身體的任何一部分遮斷光線，就會導致機器進入安全狀態而不會給操作人員帶來傷害。

　　三、安全光幕使用原理

　　光幕的一邊等間距安裝有多個紅外發射管，另一邊相應的有相同數量同樣排列的紅外接收管，每一個紅外發射管都對應有一個相應的紅外接收管，且安裝在同一條直線上。當同一條直線上的紅外發射管、紅外接收管之間沒有障礙物時，紅外發射管發出的調制信號（光信號）能順利到達紅外接收管。紅外接收管接收到調制信號后，相應的內部電路輸出低電平，而在有障礙物的情況下，紅外發射管發出的調制信號（光信號）不能順利到達紅外接收管，這時該紅外接收管接收不到調制信號，相應的內部電路輸出為高電平。當光幕中沒有物體通過時，所有紅外發射管發出的調制信號（光信號）都能順利到達另一側的相應紅外接收管，從而使內部電路全部輸出低電平。這樣通過對內部電路狀態進行分析就可以檢測到物體存在與否的信息。

　　四、安全光幕技術參數

　　檢測范圍: 0-10

　　功 耗: 小于15W

　　響應時間: 20ms以下

　　安全等級: 符合國際電工委員會IEC61496-1/2的安全標準

　　輸出形式: NPN、PNP、繼電器輸出

　　電 流: 100MA 1A

　　短路保護: NPN、PNP、繼電器輸出時有短路保護

　　指 示 燈: 發射器 紅燈亮、電源接通:紅燈亮、電源接通

　　防護等級: IP65

　　結構外殼:鋁合金

　　端蓋:ASC工程塑料 支架:冷軋鋼板

　　使用環境: 濕度RH≦85%(20℃)（注意不可結露、結冰）

　　溫 度: -10℃～50℃

　　抗 光 性: 太陽光:10000LX 白熾燈:3000LX

　　抗 振 性: 頻率:10-55HZ 振幅:0.75MM,在X、Y、Z各方向2小時

　　抗 沖 擊: 加速度300M/S，在X、Y、Z方向2小時

　　儲存環境: 濕度 -25-+70℃（注意不可結露、結冰）

　　溫 度: 15-95%?
