一、系統配置

　　1. 發射器和接收器:發射器內置線性排列的高能量發光元件，接收器內置與發射器數量相同的接收元件，發射器和接受器的對應光電元件依次按順序同步觸發，檢測光路是否導通，當汽車通過掃描區域時，部分或全部光束被遮擋，因而被檢測出。

　　2. 控制單元:讀取并處理發射器/接收器的同步掃描信號，同時檢測光幕工作狀態，提供多種輸出信號，如:開關量輸出、串口輸出或模擬量輸出?？紤]到系統的可靠性和安裝的簡便性，市場上普遍使用的車輛分離光幕都是控制器內置的兩箱式產品，而沒有獨立的外置控制器。

　　3. 電纜線:連接發射器/接收器與控制器的接插電纜，一般長度為5-10m.

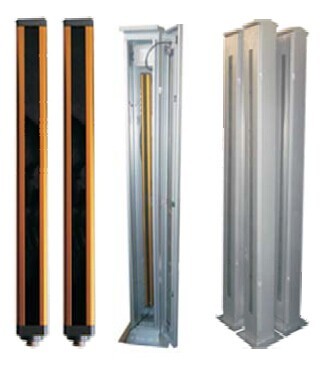

　　4. 防護外罩:為不銹鋼或鋁合金材料，為分離器提供防護，內置電加熱玻璃、溫度控制器、濕度控 ? ? 制器，在濕度過高、溫度過低時實現自動加熱，以保證車輛分離器在潮濕地區、雨雪天氣、寒冷 ? ? 季節可靠使用。

　　二、產品介紹

　　該產品在MYD產品基礎上進行集成化設計，更加簡便易用，便于安裝調試，無需控制器。具有多種檢測模式，也可以用于車輛分離檢測、車輛外形尺寸檢測、車輛類型檢測、物體檢測、外形測量等。

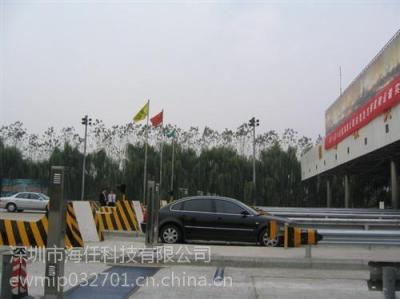

　　在交通行業，MYL/MYLV系列車輛分離光幕是智能交通系統、公路收費系統、不停車收費系統、公路計重收費系統、超限檢測系統及其它交通控制系統中的關鍵設備。

　　三、系統特點

　　▲集成化設計、無需控制器，簡單易用；

　　▲光幕高度:140mm到2880mm；

　　▲光軸間距:10mm、20mm、40mm、80mm四種，其它間距可訂做；

　　▲檢測距離:0~5,0~10m；

　　▲LED指示燈可顯示光幕的工作狀態及故障狀態；

　　四、控制輸出

　　1.MYLV系列:雙NPN輸出

　　?1#輸出:車輛檢測信號輸出或控制信號輸出，檢測汽車通過與否；

　　?2#輸出:光幕故障報警輸出，可檢測光幕是否有小遮擋物，如污泥、蚊蟲等；

　　2.MYL系列:RS485通訊輸出，檢測汽車的類型與尺寸大小；

　　3.對于MYLV車輛分離檢測光幕，運用獨特算法，使光幕只檢測150mm以上的物體，同時具有25mm的分辨率，既可以避免由陽光、飛鳥、蚊蟲及污泥引起的誤動作，也可以可靠檢測車輛掛鉤；

　　4.自動檢測故障，并忽略（屏蔽）有問題的光束，仍能保持正常工作，同時輸出報警信號；

　　5.使用高能量、高穿透率紅外光電元件，便于安裝維護；

　　6.可以實現車輛自動分離、計數、存在檢測、分類檢測、輪軸檢測等；

　　7.完全消除跟車現象，將半掛車、全掛車、單車可靠分離；

　　8.專用防護外殼使用堅固的鋁型材制成，保證車輛檢測光幕可靠用于室外的惡劣環境；

　　9.適用溫度:-10℃～50℃；

　　10.環境濕度:RH≦85％（20℃）；
