廣泛應用于自動化設備、鍛壓機床、剪切機器、液壓機械、機器人、工業機械手、包裝設備、生產流水線、立體車庫及其它自動化設備，也可用于多面區域保護或防盜等。

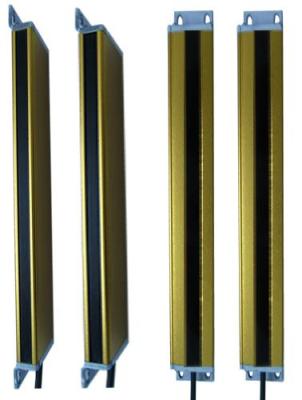

一、E15Z超薄型通用光柵產品介紹:
E15Z系列產品是行業首創超薄光柵，15mm的厚度，采用上下端緊貼的安裝方式，安裝所占空間小、隱秘性好，精致美觀，性能穩定。廣泛應用于非標設備或是安裝位置小的設備，還可以應用在各種光學檢測AOI及測試設備作防護或啟動信號。
二、性能特點
保護長度:80mm～2080mm；
光軸間距:10mm、15mm、20mm、40mm；
保護范圍:0～2500mm
光束數量:4～136束
輸出類型:?NPN/PNP輸出
電源電壓: NPN/PNP輸出為12V/24VDC
截面尺寸: 33×15mm
完善的自檢功能:
采用最新的安全技術設計，當光電保護裝置失電或自身出現故障時，確保不向所控制的電氣控制發出錯誤信號；
抗干擾能力強:
對電磁信號、頻閃燈光、焊接弧光及周圍光源具有良好的抗干擾能力；
三、組成單元
發光器:由若干發光器件組成，發射紅外光線；
受光器:由若干受光器件組成，接受紅外光線，與發光器的發光器件一一對應，形成保護光幕，產生通光、遮光信號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制；
控制器:信號處理單元，可選配ES-I型內置式控制器、ES-P型外置式控制器及ES-II型雙回路內置式控制器三種類型；
信號電纜:用來傳輸控制器和發光器、受光器之間的信號；
四、選型規格
光軸間距10mm
型號 ? ?光束數目 ? 保護高度?????
E15Z-0810 ? ?08 ? ? ? 70mm
E15Z-1610 ? ?16 ? ? ? 150mm ?
E15Z-2410 ? ?24 ? ? ? 230mm
E15Z-3210 ? ?32 ? ? ? 310mm
E15Z-4810 ? ?48 ? ? ? 470mm
E15Z-6410 ? ?64 ? ? ? 630mm
E15Z-8810 ? ?88 ? ? ? 870mm
E15Z-10410 ? 104 ? ? ? 1030mm
E15Z-12010 ? 120 ? ? ? 1190mm
光軸間距20mm???
型號 ? ?光束數目 ? 保護高度
E15Z-0620 ? ?06 ? ? ? 100mm
E15Z-0820 ? ?08 ? ? ? 140mm
E15Z-1020 ? ?10 ? ? ? 180mm
E15Z-1220 ? ?12 ? ? ? 220mm
E15Z-1420 ? ?14 ? ? ? 260mm
E15Z-1620 ? ?16 ? ? ? 300mm
E15Z-1820 ? ?18 ? ? ? 340mm
E15Z-2020 ? ?20 ? ? ? 380mm
E15Z-2220 ? ?22 ? ? ? 420mm
E15Z-2420 ? ?24 ? ? ? 460mm
E15Z-2620 ? ?26 ? ? ? 500mm
E15Z-2820 ? ?28 ? ? ? 540mm
E15Z-3020 ? ?30 ? ? ? 580mm
E15Z-3220 ? ?32 ? ? ? 620mm
E15Z-3420 ? ?34 ? ? ? 660mm
E15Z-3620 ? ?36 ? ? ? 700mm
E15Z-3820 ? ?38 ? ? ? 740mm
光軸間距40mm
型號 ? ?光束數目 ? 保護高度
E15Z-0440 ? ?04 ? ? ? 120mm
E15Z-0640 ? ?06 ? ? ? 200mm
E15Z-0840 ? ?08 ? ? ? 280mm
E15Z-1040 ? ?10 ? ? ? 360mm
E15Z-1240 ? ?12 ? ? ? 440mm
E15Z-1440 ? ?14 ? ? ? 520mm
E15Z-1640 ? ?16 ? ? ? 600mm
E15Z-1840 ? ?18 ? ? ? 680mm
E15Z-2040 ? ?20 ? ? ? 760mm
E15Z-2240 ? ?22 ? ? ? 840mm
E15Z-2440 ? ?24 ? ? ? 920mm
E15Z-2640 ? ?26 ? ? ? 1000mm

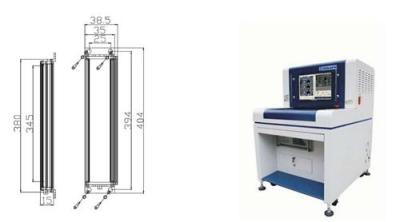

光軸間距15mm(AOI專用光幕)
型號 ? ? 光束數目 ? 保護高度
E15-2415 ? ? 24 ? ? ? 345mm ?
E15-2415R ? ?24 ? ? ? 345mm
E15-2415E ? ?24 ? ? ? 345mm
售后服務:24個月三包期，在三包期內我們免費提供服務。兩年以后對產品進行終身維護（由于我們是光電保護裝置專業生產商，我們可以保證長期提供穩定、及時、周到的售后服務，以保證貴公司的光電保護裝置能夠長期、穩定、可靠地運行）?
