GRB系列 GRBxxxxD-xW 2 ~10W （2:1）寬電壓輸入高電壓穩壓輸出GRB系列（2:1）寬電壓輸入高電壓穩壓輸出金屬外殼屏蔽封裝模塊電源介紹
GRB 2~10W 系列模塊電源是一種DC-DC升壓變換器。該模塊電源的輸入電壓分為:9~18V、及18~36VDC標準（2:1）寬輸入電壓范圍(寬電壓輸入模塊電源是指輸入電壓可以允許在很寬的范圍內變化)。輸出單電壓:100VDC、110VDC、150DC、200VDC、250VDC等，具有功率密度大，輸出功率高，應用范圍廣等優點。
技術參數
| 輸出特性 |
| 技術指標 | 技術參數 | 測試條件 |
| 穩壓精度 | 3.0 %max | 0%~100%負載范圍 |
| 電壓調整率 | 0.5%max | 滿載 |
| 負載調整率 | +/-0.5% type.+/-1% max. (No load to full load) | 0%~100%負載范圍 |
| 紋波和噪聲 | ≤150 mV p-p, max | 20MHz帶寬 |
| 動態響應速度 | ≤150us | 25%負載~滿載 |
| 啟動延遲時間 | 500ms | |
| 輸入特性 |
| 輸入電壓范圍 | （12VDC）9.0—18VDC | |
| （24VDC）18—36VDC | |
| |
| 線性高速率 | 0.5% | 低端 ~ 高端 |
| 一般特性 |
| 開關頻率 | 300KHz | 典型值 |
| 轉換效率 | 參見型號選擇表 | |
| 隔離電壓 | 不隔離 | 輸入和輸出之間 |
| 平均無故障間隔時間 | 1000000小時 | |
| 溫度系數 | 0.02%/℃ | |
| 環境特性 |
| 工作溫度范圍 | -40℃~+85℃ | |
| 儲存濕度 | -55℃~+125℃ | |
| 相對濕度 | 10%~90% | |
| 冷卻方式 | 自由空氣 | |
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)寬電壓輸入高電壓穩壓輸出
產品型號選擇指南
| 產品型號 | 輸入電壓（VDC） | 輸出電壓（VDC） | 輸出電流（mA） | 效率（%） |
| 標稱值 | 輸入范圍 |
| GRB12110D-2W5 | 12 .0 | 9.0~18.0 | 110 | 20 | 80 |
| GRB12150D-2W | 12 .0 | 9.0~18.0 | 150 | 14 | 82 |
| GRB12250D-2W | 12 .0 | 9.0~18.0 | 250 | 8 | 85 |
| GRB24110D-2W | 24 .0 | 18.0~36.0 | 110 | 18 | 82 |
| GRB24150D-2W | 24 .0 | 18.0~36.0 | 150 | 13 | 84 |
| GRB24250D-2W | 24 .0 | 18.0~36.0 | 150 | 8 | 86 |
| GRB12110D-3W | 12 .0 | 9.0~18.0 | 110 | 27 | 80 |
| GRB12150D-3W | 12 .0 | 9.0~18.0 | 150 | 20 | 82 |
| GRB12250D-3W | 12 .0 | 9.0~18.0 | 250 | 12 | 85 |
| GRB24110D-3W | 24 .0 | 18.0~36.0 | 110 | 27 | 82 |
| GRB24150D-3W | 24 .0 | 18.0~36.0 | 150 | 20 | 83 |
| GRB24250D-3W | 24 .0 | 18.0~36.0 | 250 | 12 | 85 |
| GRB12150D-5W | 12 .0 | 9.0~18.0 | 150 | 34 | 85 |
| GRB12250D-5W | 12 .0 | 9.0~18.0 | 250 | 20 | 86 |
| GRB24110D-5W | 24 .0 | 18.0~36.0 | 110 | 45 | 85 |
| GRB24150D-5W | 24 .0 | 18.0~36.0 | 150 | 34 | 87 |
| GRB24250D-5W | 24 .0 | 18.0~36.0 | 250 | 20 | 88 |
| GRB12110D-6W | 12 .0 | 9.0~18.0 | 110 | 55 | 76 |
| GRB12150D-6W | 12 .0 | 9.0~18.0 | 150 | 40 | 78 |
| GRB12250D-6W | 12 .0 | 9.0~18.0 | 250 | 25 | 80 |
| GRB24110D-6W | 24 .0 | 18.0~36.0 | 110 | 55 | 78 |
| GRB24150D-6W | 24 .0 | 18.0~36.0 | 150 | 40 | 79 |
| GRB24250D-6W | 24 .0 | 18.0~36.0 | 250 | 25 | 81 |
| GRB12100D-8W | 12 .0 | 9.0~18.0 | 100 | 80 | 78 |
| GRB12150D-8W | 12 .0 | 9.0~18.0 | 150 | 50 | 80 |
| GRB12250D-8W | 12 .0 | 9.0~18.0 | 250 | 30 | 82 |
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)寬電壓輸入高電壓穩壓輸出
| 產品型號 | 輸入電壓（VDC） | 輸出電壓（VDC） | 輸出電流（mA） | 效率（%） |
| 標稱值 | 輸入范圍 |
| GRB24100D-8W | 24 .0 | 18.0~36.0 | 100 | 80 | 79 |
| GRB24150D-8W | 24 .0 | 18.0~36.0 | 150 | 50 | 81 |
| GRB24250D-8W | 24 .0 | 18.0~36.0 | 250 | 30 | 83 |
| GRB12100D-10W | 12 .0 | 9.0~18.0 | 100 | 100 | 80 |
| GRB12150D-10W | 12 .0 | 9.0~18.0 | 150 | 67 | 82 |
| GRB12250D-10W | 12 .0 | 9.0~18.0 | 250 | 40 | 85 |
| GRB24100D-10W | 24 .0 | 18.0~36.0 | 100 | 100 | 82 |
| GRB24150D-10W | 24 .0 | 18.0~36.0 | 150 | 67 | 83 |
| GRB24250D-10W | 24 .0 | 18.0~36.0 | 250 | 40 | 85 |
外型尺寸及引腳描述
GRB 2~5W系列 產品尺寸:25.4x25.4x10.14 單位: mm
* 產品設計與規格如有更改,恕不另行通知。
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)寬電壓輸入高電壓穩壓輸出

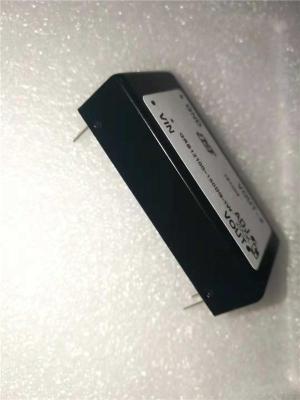

GRB 6~10W系列 產品尺寸:50.8x25.4x10.14 單位: mm
| PIN腳 | 2W~5W 引腳功能說明 |
| 1 | +Vin | 輸入正 |
| 2 | GND | 輸入負 |
| 3 | +Vout | 輸出正 |
| 4 | NC | 空腳 |
| 5 | GND | 輸出負 |
| PIN腳 | 6W~10W 引腳功能說明 |
| 1 | +Vin | 輸入正 | 5 | +Vout | 輸出正 |
| 2 | GND | 輸入負 | 6 | ADJ | 調整端 |
| 3 | REM | 遙控端 | 7 | NC | 空腳 |
| 4 | GND | 輸入負 | 8 | GND | 輸出負 |
| | | | | |
產品應用圖
備注:GRB系列高電壓穩壓輸出高于80VDC的產品請?jiān)谳敵龆嗽黾右粋€(gè)濾波電容。
產品選型舉例:
型號:GRB12110D-2W5，輸出端C4電容可選 47UF/200V的電解電容。
輸入電壓Vin:9~18VDC；輸出電壓Vout:110VDC；輸出功率:2.5W
型號:GRB24250D-10W，輸出端C4電容可選 47UF/400V的電解電容。
輸入電壓Vin:18~36VDC；輸出電壓Vout:250VDC；輸出功率:10W
